ПМП-185 (СИ СЕНС) / ПМП-165 (Modbus) датчики уровня поплавковые
Предназначены для контроля от 1 до 14 уровней заполнения резервуара. Датчики передают информацию об уровне через цифровой интерфейс и могут применяться в технологических системах автоматического управления и сигнализации:
- предотвращения переполнения резервуаров;
- автоматического поддержания (регулирования) уровня;
- контроля минимального уровня (предотвращения “сухого” хода перекачивающего насоса);
- контроля герметичности двухстенных резервуаров по понижению уровня в расширительном баке;
- контроля уровня в резервуарах очистных систем;
- контроля затопления помещений; и др.
Датчик ПМП-185 подключается к трехпроводной линии питания-связи и может применяться как самостоятельно, так и в составе системы СИ СЕНС, задействоваться с датчиками других типов (давления, температуры и др.), управлять блоками (БК) по заданному алгоритму, в комплекте с адаптером выдавать аналоговый (4-20 мА) или цифровой (Modbus) сигналы.
Датчик ПМП-165 оснащен гальванически развязанным интерфейсом RS-485. Информация о текущем уровне жидкости передается контроллером в систему по протоколу Modbus с форматом пакета RTU, в соответствии с документом «Modbus application protocol specification v1.1b».
Устройство, принцип работы

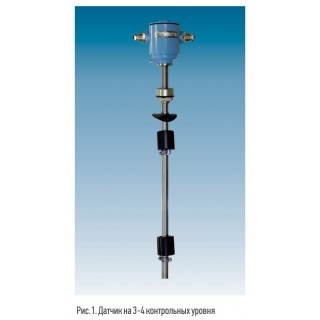

В направляющей датчика (рис. 1) находится металлический стержень, на котором винтами крепятся платы с герконами, количеством, соответствующим числу контрольных уровней. Платы последовательно соединяются двумя проводами, образуя переменный резистор, сопротивление которого определяется уровнем жидкости. Когда уровень жидкости минимален (все поплавки лежат на нижних ограничителях), образованная резисторами цепь имеет максимальное сопротивление. При повышении уровня поплавки поочередно всплывают, замыкая контакты герконов, которые шунтируют резисторы, и общее сопротивление цепи уменьшается. Сигнал уровня преобразуется контроллером в цифровой сигнал, который передается через интерфейс (по трехпроводной линии связи-питания для ПМП-185, через RS-485 для ПМП-165). Изменение значений контрольных уровней, при необходимости, осуществляется перемещением плат герконов по стержню и хомутов по направляющей. Также можно изменять число контрольных уровней.

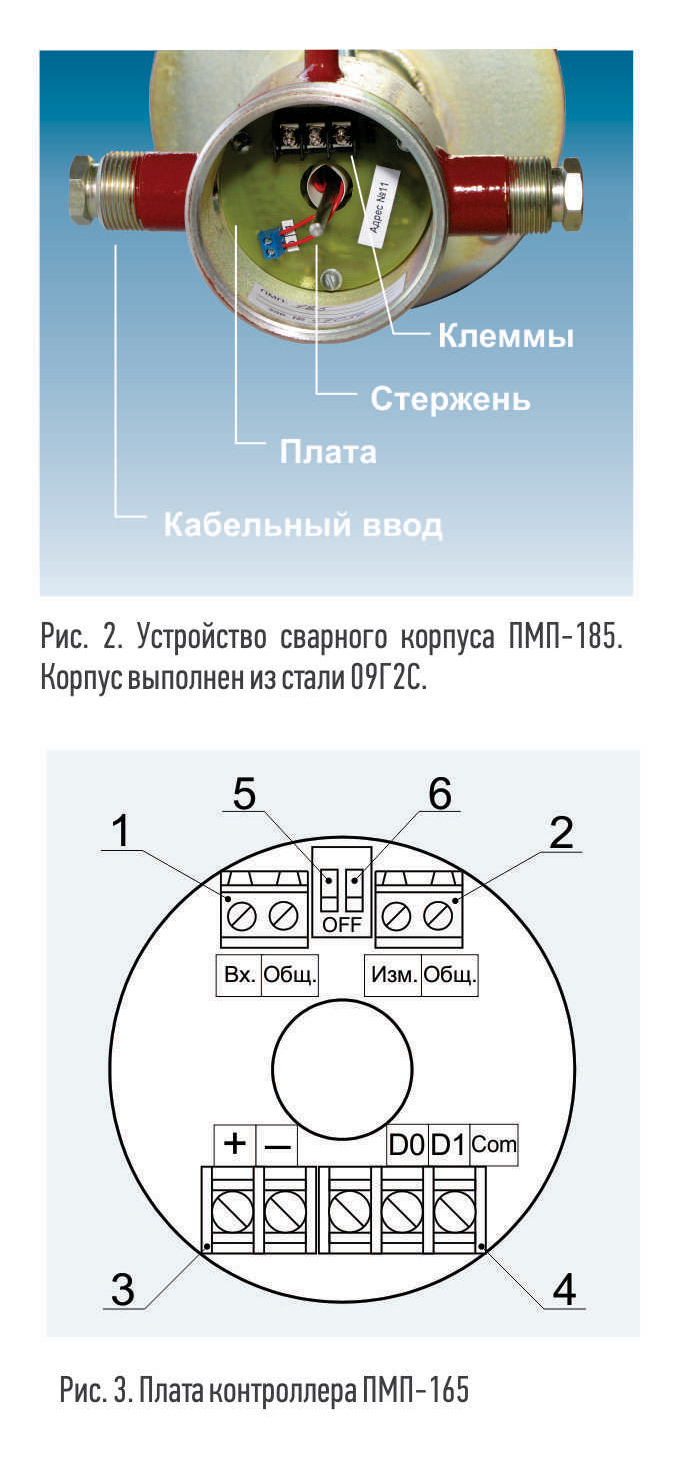

Клеммы на плате контроллера ПМП-185 (рис. 2) предназначены для подключения трехпроводной линии питания-связи.
На плате контроллера ПМП-165 (рис. 3) клеммы «2» предназначены для соединения с платами герконов, клеммы «3» используются для подключения датчика к питающей цепи, клеммы «4» используются для подключения преобразователя по интерфейсу RS-485.
Переключатель 5 предназначен для сброса настроек к заводским, при этом изменяются следующие параметры: адрес Modbus, скорость передачи данных и режим четности. Переключатель 6 запрещает изменение этих параметров. Клеммы «1» используются как дополнительные контакты (см. РЭ).

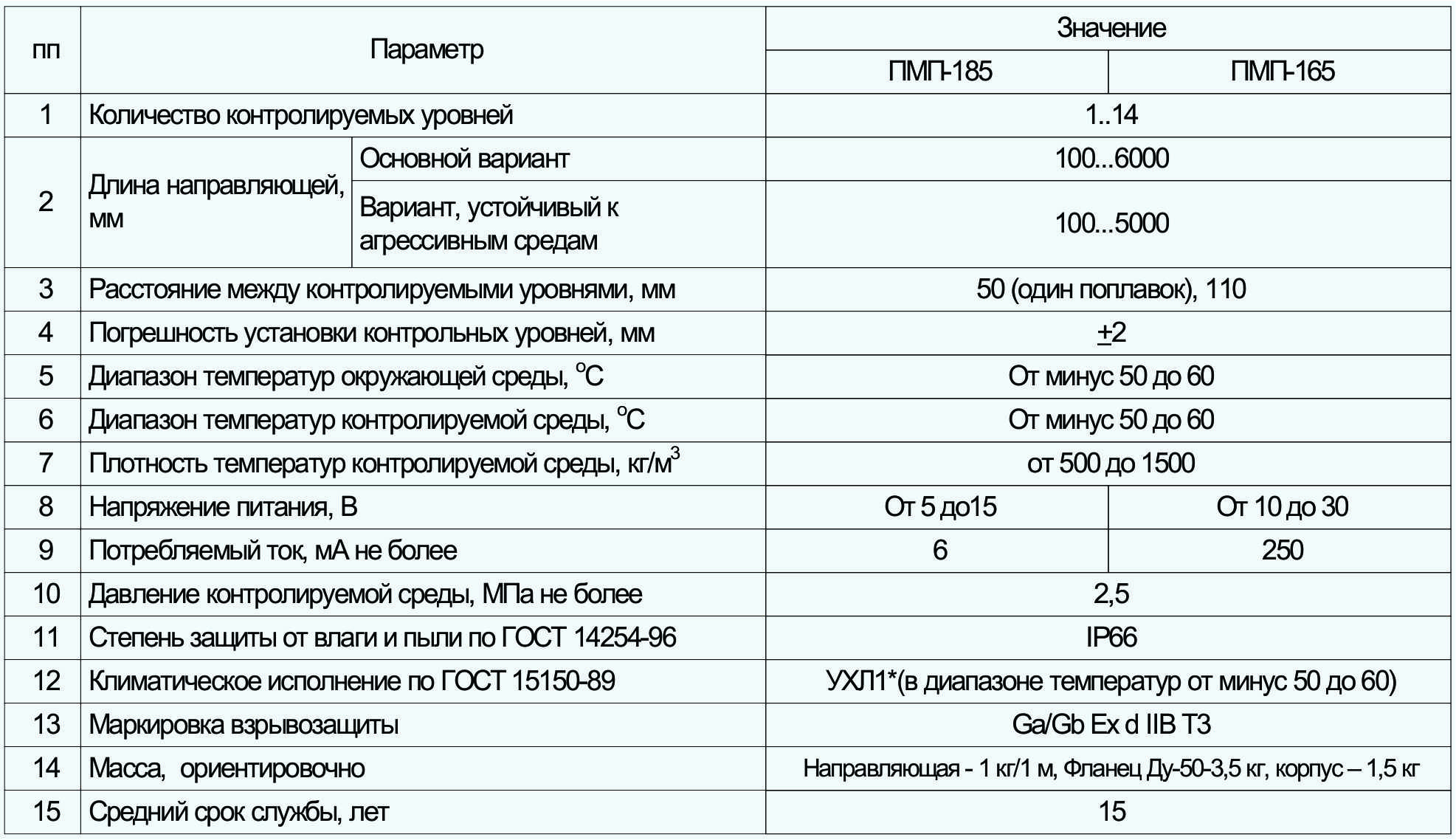

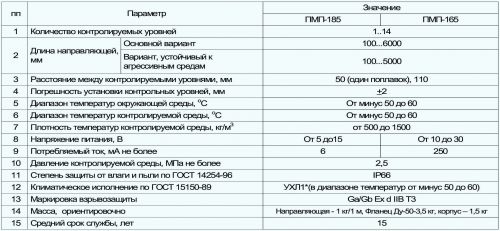

Технические параметры
Примечания

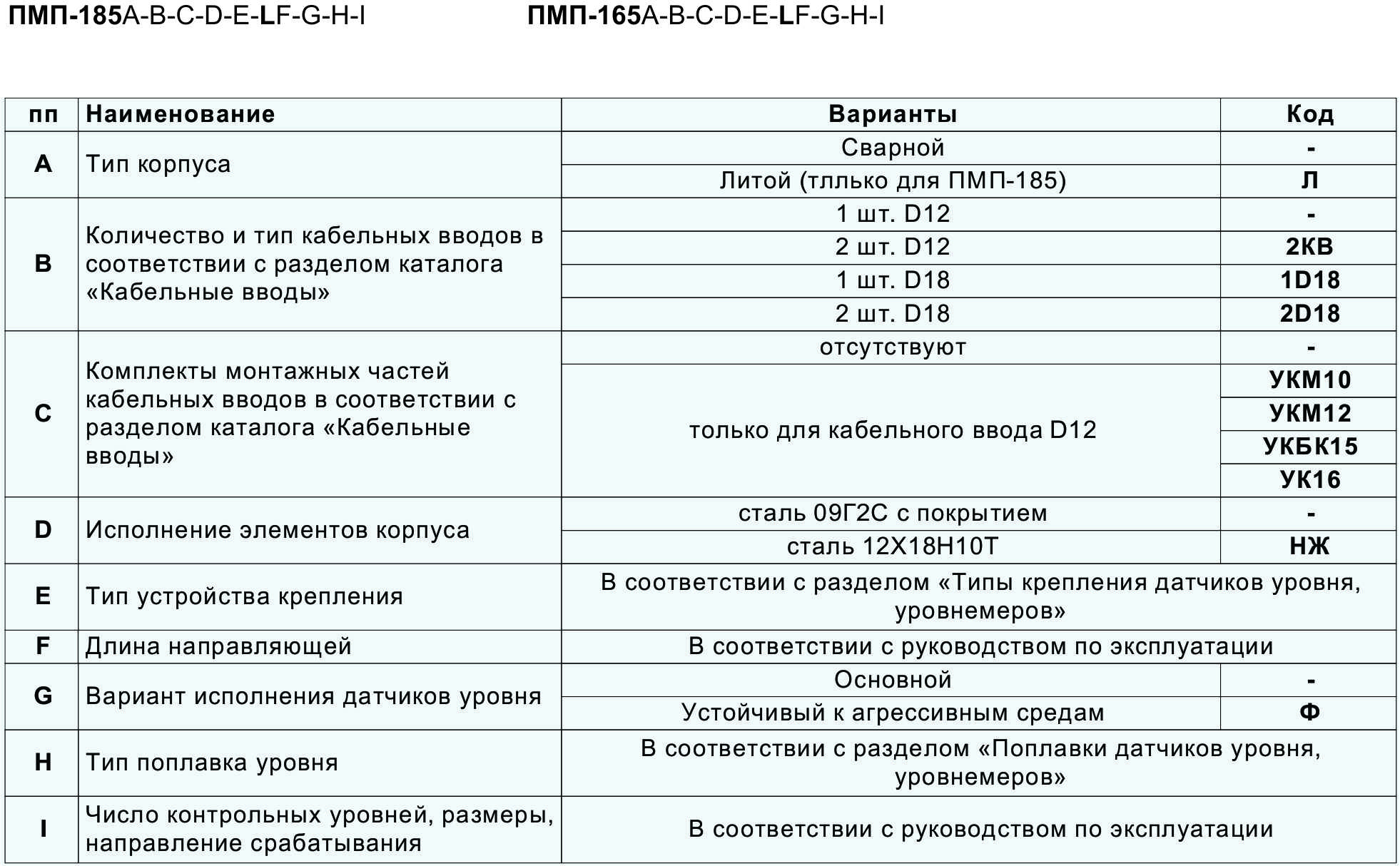

1 Подробное описание вариантов исполнения приведено в руководстве по эксплуатации
2 Коды вариантов исполнения по умолчанию (обозначены «-») в условном обозначении не указываются.
Руководство по эксплуатации ПМП-/files/329/re_pmp-165.pdf165
