АСУ-1 сигнализатор уровня акустический

Предназначен для контроля и сигнализации, наличия или отсутствия жидкости внутри трубы (или емкости) на контролируемом уровне  или момента перехода жидкости через контролируемый уровень.

Имеет уровень взрывозащиты «взрывобезопасный», соответствует всем требованиям, изложенным в «Общих правилах взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-540-03, ГОСТ Р 51330.0, ГОСТ Р 51330.10 и предназначен для работы во взрывоопасных производствах химической, нефтехимической и других отраслей промышленности.

Сигнализатор пригоден для использования в системах противоаварийной автоматической защиты (ПАЗ), а также в автоматизированных системах управления технологическими процессами для коммутации электрических цепей при достижении жидкостью заданных уровней в контролируемых емкостях.





Предназначен для контроля и сигнализации, наличия или отсутствия жидкости внутри трубы (или емкости) на контролируемом уровне  или момента перехода жидкости через контролируемый уровень.

Имеет уровень взрывозащиты «взрывобезопасный», соответствует всем требованиям, изложенным в «Общих правилах взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ПБ 09-540-03, ГОСТ Р 51330.0, ГОСТ Р 51330.10 и предназначен для работы во взрывоопасных производствах химической, нефтехимической и других отраслей промышленности.

Сигнализатор пригоден для использования в системах противоаварийной автоматической защиты (ПАЗ), а также в автоматизированных системах управления технологическими процессами для коммутации электрических цепей при достижении жидкостью заданных уровней в контролируемых емкостях.





Особенности:

  • контроль производится без контакта с жидкостью
  • преобразователи сигнализатора устанавливаются на наружной поверхности контролируемой емкости без нарушения целостности ее стенок.

Принцип действия сигнализатора основан на анализе параметров ультразвуковых акустических импульсов, возбуждаемых в стенке контролируемой трубы (или емкости), и определении по изменению этих параметров наличия или отсутствия жидкости внутри этой трубы (или емкости) на контролируемом уровне.

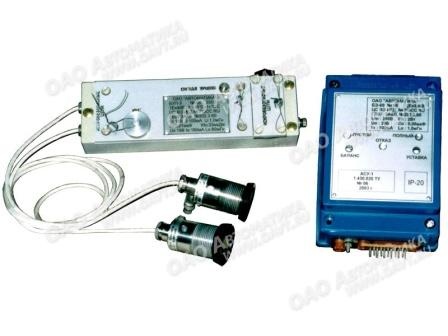

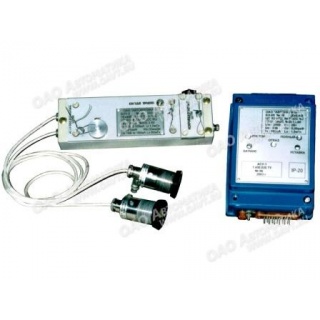

Сигнализатор конструктивно состоит из следующих составных частей:

  • блока управления преобразования БУП-3, который в свою очередь состоит из блока управления и двух акустических преобразователей ПА-2, соединенных кабелем с блоком управления БУП-3;

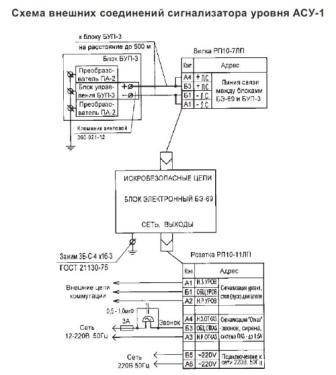

  • электронного блока БЭ-69, который устанавливается на щите в помещении КИП, обеспечивает питанием блок БУП-3, осуществляет прием и обработку поступающих из него сигналов для включения (выключения) сигнальных реле и светодиодов, находящихся в блоке БЭ-69.

Преобразователи ПА-2 блока БУП-3 устанавливаются на поверхности контролируемой емкости. Один из преобразователей является излучателем, второй — приемником акустических импульсов, распространяющихся в стенке контролируемой емкости.

Электронный блок БЭ-69 имеет вид взрывозащиты «искробезопасная электрическая цепь» с искробезопасными электрическими цепями уровня «ib», которые предназначены для подключения к ним блока БУП-3, имеет маркировку взрывозащиты [Exib]IIВ, соответствует ГОСТ Р 51330.0, ГОСТ Р 51330.10 и должен устанавливаться вне взрывоопасных зон помещений.

Блок БУП-3 имеет виды взрывозащиты «герметизация компаундом» и искробезопасная электрическая цепь уровня «ib», маркировку взрывозащиты 1ExibII3T6 -40 °C ≤ t ≤ 70 °C, соответствует ГОСТ Р 51330.0, ГОСТ Р 51330.10 и может устанавливаться во взрывоопасных зонах помещений и наружных установок.

Характеристики

Значения

Контролируемая среда

жидкость внутри трубы или емкости с плотностью не менее 800 кг/м3, не налипающая на стенки сосуда и не высоковязкая

Материал стенки контролируемого объекта (трубы или емкости)

металл (кроме свинца) с толщиной стенки от 4 до 10 мм

Требования к месту установки акустических датчиков ПА-2

— при горизонтальной установке на емкостях поверхность в месте контроля — плоская, цилиндрическая или сферическая с радиусом кривизны не менее 250 мм;
— при установке преобразователей вдоль оси трубы ее диаметр должен быть не менее 80 мм;
— отсутствие сварных швов в месте контроля уровня.

Выходные сигналы

— переключающие контакты реле;
— световая сигнализация на месте контроля уровня и на электронном блоке, устанавливаемом на щите.

Коммутационная способность выходных реле УРОВЕНЬ и ОТКАЗ

— вид нагрузки — активная или индуктивная;
— напряжение постоянного или переменного тока — не более 240 В;
— ток нагрузки — не более 1 А.

Погрешность срабатывания от заданного значения уровня

не превышает ± 10 мм (при нормальных условиях по ГОСТ 23222)

Длина линии связи между блоком БЭ-69 и блоком БУП-3

до 500 м (с максимально допускаемыми параметрами кабеля С0 < 0,06 мкФ, L0 < 1,0 мГн, R0 < 50 Ом)

Напряжение в линии связи между блоком БЭ-69 и блоком БУП-3

не более 20 В, ток короткого замыкания — не более 100 мА

Сигнализация обрыва линий связи, наличия акустического контакта и исправности работы блока БУП-3

— световая сигнализация;
— срабатывание реле ОТКАЗ для включения внешней сигнализации (звонок, сирена и др.).

Питание

от сети с напряжением (~220 ±10 %) В, частотой (50 ± 1) Гц

Потребляемая электрическая мощность

не более 5 В•А

Условия эксплуатации электронного блока БЭ-69

— температура окружающего воздуха от 5 до 40 °С;
— атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);
— относительная влажность воздуха до 95%.

Диапазон температур в месте установки блока БУП-3

от - 40 до +70 °С

Температура поверхности емкости в месте установки преобразователей ПА-2

от - 40 до +150 °С

Степень защиты от проникновения твердых предметов

— блока БЭ-69 — IР20;
— блока БУП-3 — IP54.

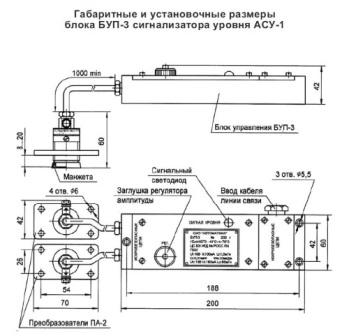

Габаритные размеры

— электронного блока БЭ-69 — 200×112×60 мм;

— блока БУП-3 — 200×60×42 мм;

— преобразователя ПА-2 — 70×42×60 мм.

Масса

— электронного блока БЭ-69 — не более 1,6 кг;
— блока БУП-3 — не более 3 кг.



Стандартная комплектация:

  1. блок электронный БЭ-69 - 1 шт.
  2. блок БУП-3 - 1 шт.
  3. комплект запасных частей - 1 компл.
  4. комплект монтажных частей - 1 компл.
  5. руководство по эксплуатации - 1 экз.
  6. паспорт - 1 экз.

Сигнализатор уровня АСУ-1 5Д1.430.020 ТУ.
