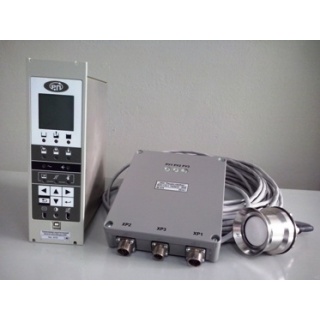

УА-2 уровнемер акустический

Предназначены для непрерывного бесконтактного автоматического измерения и контроля уровней наполнения резервуаров и емкостей жидкостями, сыпучими материалами, вязкими средами и суспензиями на предприятиях различных отраслей.

Предназначены для непрерывного бесконтактного автоматического измерения и контроля уровней наполнения резервуаров и емкостей жидкостями, сыпучими материалами, вязкими средами и суспензиями на предприятиях различных отраслей.

Принцип работы уровнемера основан на активной ультразвуковой локации объекта контроля.

Уровнемер состоит из:

  1. акустического преобразователя ПА-2 - не контактирует с измеряемой средой
  2. блока преобразования и усилия БПУ-1
  3. пульта сигнализации и управления ПСУ-1

Преимущества уровнемера:

  •  Объектами контроля уровнемеров могут быть химически агрессивные и взрывоопасные среды и материалы, в том числе растворы кислот и щелочей, продукты переработки различного назначения независимо от вязкости, сыпучести, способностей к выпадению в осадок.
  • Особенности конструкции уровнемеров обеспечивают возможности дистанционного выполнения измерений в труднодоступных местах, в том числе в зонах с повышенным уровнем ионизирующих излучений.
  • Возможности размещения блока преобразования и пульта сигнализации в обслуживаемых зонах отдельно от акустического преобразователя обеспечивают удобные условия эксплуатации и безопасное проведение работ по техническому обслуживанию изделия на объекте.
  • Поверка приборов может производиться без демонтажа их составных частей с мест постоянной эксплуатации.
  • При поставках на АЭС относятся к оборудованию, соответствующему классам безопасности 3Н или 4Н по НП-001-97.
  • Высокая эффективность и безопасность систем контроля и регулирования технологических процессов с использованием уровнемеров обеспечивается благодаря соответствию приборов требованиям основных общетехнических стандартов и отраслевых норм.

Характеристики

Значения

Диапазон измерений



Верхний предел измерений выбирается из ряда:

 2,5; 4,0; 6,0; 8,0; 10,0; 12,0 м

Неизмеряемая область от плоскости акустического преобразователя, не более

0,8 м

Погрешность измерения

  • не более 0,2 %, отнесенная к верхнему пределу рабочего диапазона, при постоянной температуре воздуха
  • не более 1 %. отнесенная к верхнему пределу рабочего диапазона, во всем температурном диапазоне, при использовании термопреобразователя сопротивления медного стандартных типов

дополнительная погрешность без использования термопреобразователя сопротивления медного

0,17 % текущего уровня на 1 °С отклонения от номинальной запрограммированной температуры

Разрешающая способность

0,01 м

Основные арифметические и логические операции

  • Вычисление среднего значения по заданному числу измерений
  • Определение достоверности результата измерения путем сравнения каждого вновь полученного измерения с предыдущим значением, принятым за достоверное
  • Сравнение вновь вычисленного значения с контролируемыми параметрами

Цифровая индикация на жидких кристаллах, 4 цифры, для сообщения одного из следующих значений:

  • расстояния от поверхности акустического преобразователя, соответствующего незаполненному объему
  • уровня, исчисляемого от дна емкости или другой заданной плоскости отсчета

Аналоговый выход пропорционален измеряемому уровню с пределами изменения:

  • 0-5 мА с допустимой величиной сопротивления внешней нагрузки 2,5 кОм
  • 0-20 мА или 4-20 мА с допустимой величиной сопротивления внешней нагрузки 750 Ом.

Светодиодная индикация посредством выдачи соответствующих визуальных сигналов светодиодных индикаторов, информирующих:

  • о достижении материалом заданных предельно допустимых уровней наполнения и опорожнении
  • о превышении скорости изменения уровня относительно заданного значения в режиме работы или о несанкционированном изменении уровня в режиме хранения
  • о возникновении неисправностей акустического преобразователя, блока преобразования, термопреобразователя сопротивления
  • о температурной компенсации, учитываемой при измерениях   о режимах питания уровнемера

Релейные выходы

4 реле, с максимальным током, коммутируемым контактами реле, 2,5 А при максимальном напряжении переменного тока на разомкнутых контактах 220 В

Выдача сигналов в цепи контроля и управления посредством замыкания соответствующих контактов реле

  • при достижении материалом заданных предельно допустимых уровней наполнения и опорожнения
  • при превышении скорости изменения уровня относительно заданного значения в режиме работы или при несанкционированном изменении уровня в режиме хранения
  • при возникновении неисправностей составных частей

 Кабель

  • типа КУПВ-7эх0,35 (рекомендуемый), максимальной длины 250 м, для связи пульта сигнализации с блоком преобразования (в комплект поставки не входит)
  • двужильный в экране, длина от 10 м до 25 м (в зависимости от исполнения), для связи акустического преобразователя с блоком преобразования (входит в состав акустического преобразователя)

Габаритные размеры

акустического преобразователя, не более

 d 75 х 115 мм

блока преобразования, не более

 170 х 220 х 55 мм

пульта сигнализации, не более

 265 х 80 х 295 мм

Масса

акустического преобразователя, не более

3,5 кг

блока преобразования, не более

2,0 кг

пульта сигнализации, не более

 3,7 кг

Питание

от сети переменного тока напряжением 220 В, частотой 50 Гц или от источника питания постоянного тока напряжением 24 В

В случае потери напряжения в сети переменного тока, подсоединенный источник постоянного тока автоматически осуществляет резервное питание

Потребляемая мощность не более

 15 ВА

Температура окружающей среды

для акустического преобразователя

от минус 40 до + 80 °С

для блока преобразования

от минус 30 до + 60 °С

для пульта сигнализации

от + 1 до + 50 °С

Относительная влажность

для акустического преобразователя

 100 % при  температуре +40 °С

для блока преобразования

98 % при температуре +35 °С

для пульта сигнализации

 80 % при температуре +35 °С

Степени защиты оболочки

-акустического преобразователя

 IP65/IP67

-блока преобразования

 IP65

-пульта сигнализации

 IP30

Исполнения уровнемеров (в том числе для АЭС) в зависимости от специфики назначения

общего назначения    взрывозащищенного исполнения

Маркировка составных частей уровнемеров взрывозащищенного исполнении

акустического преобразователя

 "ОЕхiаIIBТ6 X"

блока преобразования

"[Ехia]IIB X"

Стандартная комплектация:

  1. Преобразователь акустический
  2. Блока преобразования и усилия БПУ-1
  3. Пульта сигнализации и управления ПСУ-1
  4. комплект инструментов и принадлежностей
  5. комплект монтажных частей
  6. инструкция по монтажу
  7. инструкция по поверке
  8. паспорт руководство по эксплуатации

Дополнительные технические средства включаемые в комплект поставки

  1. Комплект монтажных частей - Содержит детали и комплектующие, предназначенные для монтажа составных частей уровнемера на объектах эксплуатации
  2. Соединительное устройство УС-1 - Предназначено для подключения акустического преобразователя к блоку преобразования при проверке работоспособности уровнемера и ремонтных работах
  3. Соединительное устройство УС-2 - Предназначено для оптимизации работ по монтажу акустического преобразователя, регулированию чувствительности, проверки работоспособности блока преобразования и линии связи на объекте.
  4. Соединительное устройство УС-3 - Предназначено для подключения блока преобразования к пульту сигнализации при проверке работоспособности уровнемера, поверке и ремонтных работах
  5. Соединительное устройство УС-4 - Предназначено для подключения уровнемера к сети питания при проверке работоспособности , поверке и ремонтных работах
  6. Соединительное устройство УС-8 - Предназначено для поверки уровнемера без демонтажа составных частей с мест эксплуатации (Поставляется по заявке заказчика)

Пример записи обозначения уровнемера при заказе:

УА-2-1-0-5 уровнемер взрывозащищенного исполнения с одним акустическим преобразователем, имеющий выходной сигнал с пределом измерения силы тока  от 0 до 5 мА

УА-2-Н-1-0-20 уровнемер общегоь назначения с одним акустическим преобразователем, имеющий выходной сигнал с пределом измерения силы тока от 0 до 20 мА.

При заказе обязательно указывать:

  1. рабочий диапазон уровнемера ( 2,5; 4,0; 6,0; 8,0; 10,0; 12,0 м)
  2. исполнение (взрывозащищенное или общего назначения)
  3. аналоговый выход (0-5 мА, 0-20 мА или 4-20 мА)
