- СЖУ-1-Э - компактный сигнализатор жидкости ультразвуковой

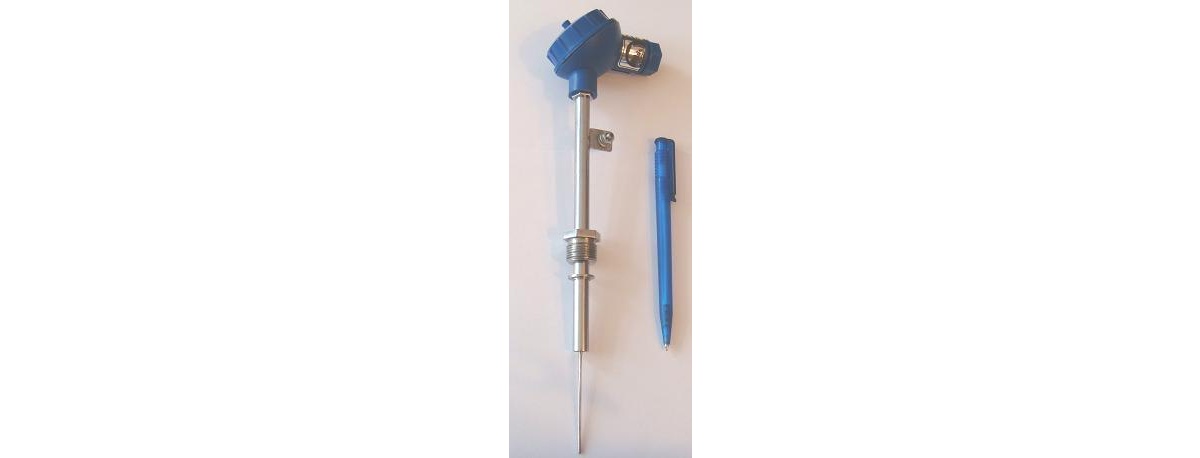

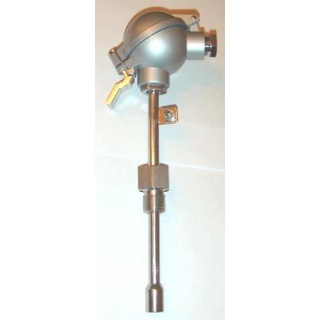

СЖУ-1-Э - компактный сигнализатор жидкости ультразвуковой
Предназначен для контроля верхнего и нижнего уровня жидкости, защиты от перелива и осушения, а также для коммутации электрических цепей в автоматизированных системах защиты и управления технологическими процессами нефтехимической, химической и других отраслей промышленности.
Контролируемые среды: вода, нефть и нефтепродукты, растворители, сжиженные газы, кислоты и щелочи, другие среды, не агрессивные по отношению к стали 12Х18Н10Т.
Принцип действия: регистрируется поглощение ультразвуковых волн в чувствительном элементе при его погружении в контролируемую жидкость.
Технические характеристики:
- Параметры контролируемой жидкости:
- температура от -196 до +400 °С;
- максимальное давление 6,0 МПа;
- вязкость до 10 Пас. - Диапазон температур окружающего воздуха - от - 40 до + 60 °С.
- Напряжение питания от 8 до 30В постоянного тока (с защитой от переполюсовки).
- Потребляемый ток - не более 20мА.
- Два вида выходных сигналов: "сухой контакт" и "токовая петля 4-20мА" (7±1 и 14±1мА).
- Время срабатывания сигнализатора устанавливается по заказу, стандартно 2с.
- Напряжение, коммутируемое выходным ключом сигнализатора, от 14 до 28В, при токе не более 100мА.
- Степень защиты корпуса - IP55.
- Масса типового прибора, не более – 0,4 кг.
- Габаритные размеры корпуса типового прибора, мм - 84х58.
- Длина погружной части устанавливается по заказу от 80 до 1000мм, высота стойки - от 50 до 100мм.
- Чувствительный элемент:

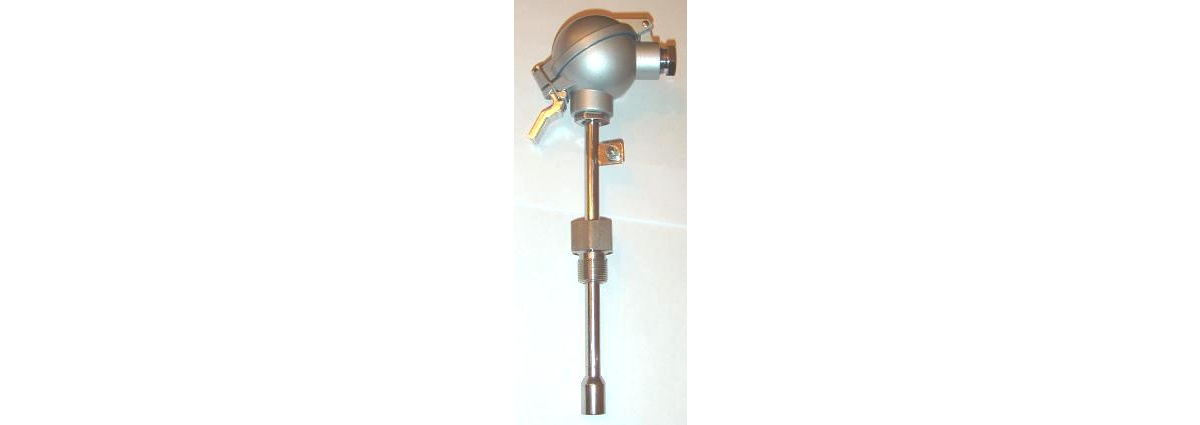

- стержневой диаметром 2мм, длиной 60мм.
- кольцевой, встроенный в трубку диаметром 16мм. - Расположение сигнализатора на объекте – произвольное.
- Сигнализатор устойчив к воздействию вибрации с ускорением 2g.
- Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т.
- Узлы уплотнения: штуцер М20х1,5 приварной, штуцер М20х1,5 передвижной с возможностью регулировать глубину погружения чувствительного элемента.
Функциональные возможности
- Изготавливается во взрывобезопасном исполнении типа "искробезопасная цепь", маркировка – 1ЕхibIIВT6X.
- Имеет минимальные габариты, прост в установке и эксплуатации, не требует калибровки или обслуживания.
- Программируемая задержка срабатывания по времени для устранения ложных срабатываний

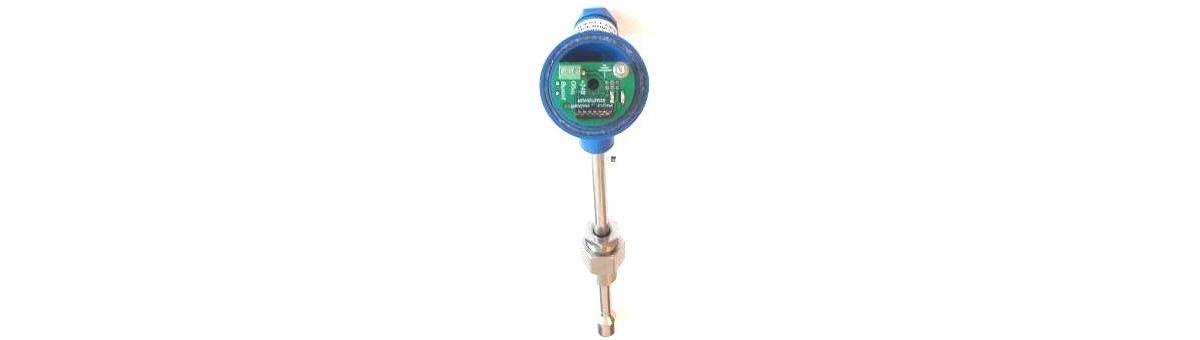

- Встроенная светодиодная индикация под крышкой прибора позволяет быстро проверить цепь питания и состояние датчика
- Погрешность срабатывания по высоте не более 2мм
Исполнение:
Интегральная конструкция: датчик и электроника в едином блоке. Погружная часть цельносварная. Электрическая схема сигнализатора содержит перепрограммируемый микропроцессор и оптоэлектронный ключ. Клемная колодка размещена под крышкой, уплотняемой прокладкой.
