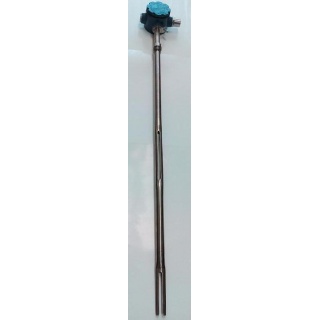

СЖУ-1-2, УСУ-1-2, СЖУ-1-В-2 сигнализаторы уровня ультразвуковые

Предназначены для контроля верхнего и нижнего уровня жидкости, защиты от перелива и осушения, а также коммутации электрических цепей в автоматизированных системах защиты и управления технологическими процессами нефтехимической, химической и других отраслей промышленности, а также на морских и речных судах.





Предназначены для контроля верхнего и нижнего уровня жидкости, защиты от перелива и осушения, а также коммутации электрических цепей в автоматизированных системах защиты и управления технологическими процессами нефтехимической, химической и других отраслей промышленности, а также на морских и речных судах.





Принцип действия:

- СЖУ-1-2 - регистрация поглощение ультразвуковых волн в стержневом чувствительном элементе при его погружении в контролируемую жидкость.

- УСУ-1-2 - регистрация поглощение ультразвуковых волн в кольцевом чувствительном элементе при его погружении в контролируемую жидкость.,

- СЖУ-1-В-2 - росвечивание ультразвуком контролируемого объема.


Характеристики

Значения

ИСУ-1-2

СЖУ-1-2

СЖУ-1-В-2

Длина погружной части устанавливается по заказу:

от 80 до 4000мм

от 100 до 4000мм

от 150 до 4000мм

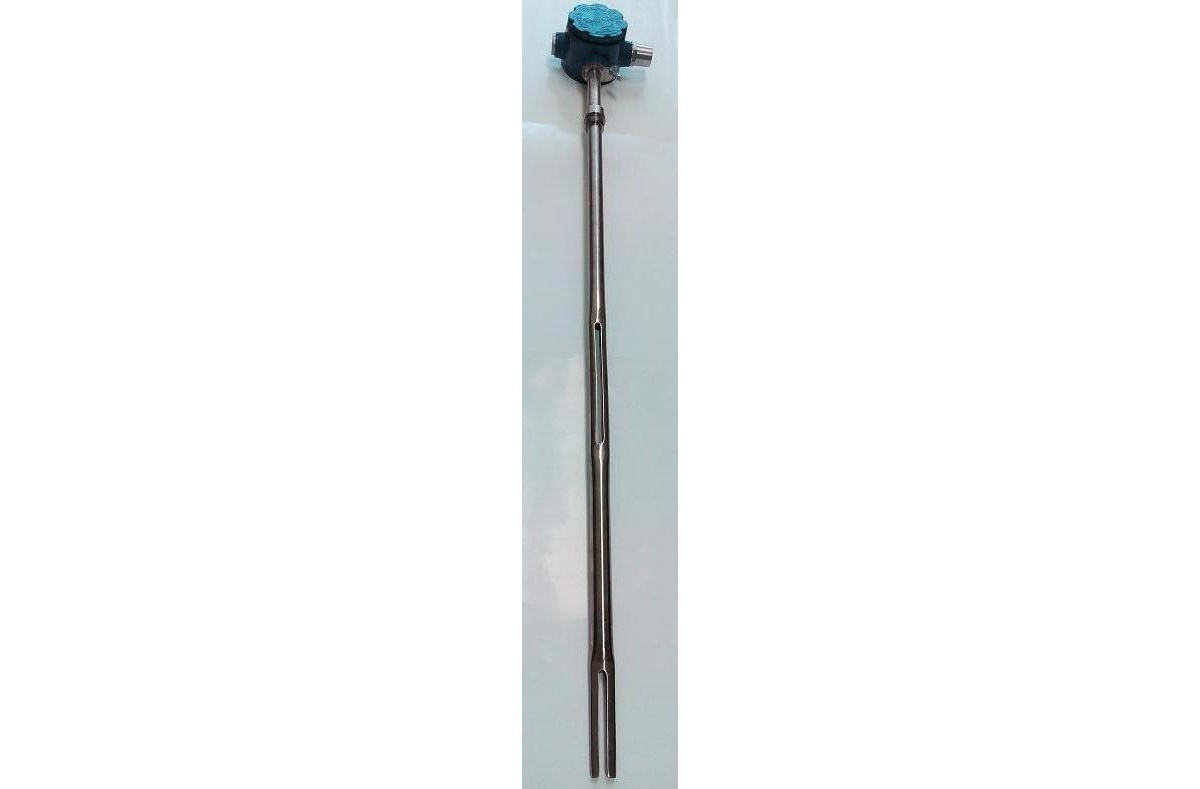

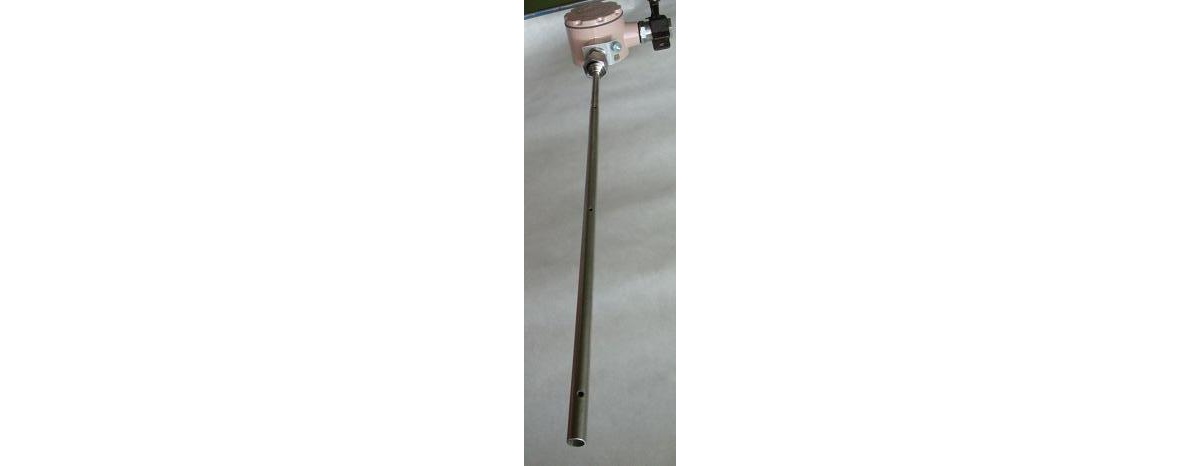

Чувствительный элемент выполнен в виде

кольцевые, встроенные в стенку трубы, Диаметр 16 или 20мм, длина 2мм;

стержень диаметром 2мм, длиной от 100 до 1000мм в защитном чехле;

первый в виде вилки длиной 80мм, второй - в виде окна 160х6мм.

Контролируемые среды вода, нефть, другие нефтепродукты, растворители, сжиженные газы, кислоты и щелочи, среды, не агрессивные по отношению к стали 12Х18Н10Т.

вода, нефть, другие нефтепродукты, растворители, сжиженные газы, кислоты и щелочи, среды, не агрессивные по отношению к стали 12Х18Н10Т.

вода, нефть и нефтепродукты, растворители, сжиженные газы, кислоты и щелочи, другие среды, не агрессивные по отношению к стали 12Х18Н10Т. Подходит для контроля легких продуктов типа СПГ, ШФЛУ, а также высоковязких и налипающих жидкостей.

Расположение прибора на объекте:

вертикальное

Сигнализатор устойчив к воздействию вибрации с ускорением

2g

Агрессивность среды не должна превышать:

химическую стойкость стали 12Х18Н10Т.

химическую стойкость стали 12Х18Н10Т.

химическую стойкость стали 12Х18Н10Т

Узлы уплотнения:

штуцер М20х1,5 или G3/4, накидная гайка G3/4 или М30х2, фланец.

штуцер М20х1,5 или G3/4, накидная гайка G3/4 или М30х2, фланец.

штуцер G1", фланец

Параметры контролируемой жидкости:



Температура

от -196 до +400 °С;

давление

от 0 до 6 МПа (по заказу до 20 МПа);

вязкость

до 10 Пас.

Диапазон температур окружающего воздуха

от - 55  до + 75 °С

Напряжение питания

от 8 до 30В постоянного тока (с защитой от переполюсовки).

Потребляемый ток

не более 20мА.



Напряжение, коммутируемое выходным ключом сигнализатора

устанавливается по заказу, стандартно 2с.

Два вида выходных сигналов

сухой контакт" и "токовая петля 4-20мА"  (7±1 и 14±1мА).

Напряжение, коммутируемое выходным ключом сигнализатора

от 14 до 28В, при токе не более 100мА.



Степень защиты корпуса

IP67.

Масса типового прибора, не более

190х110х80 м

Масса типового прибора, не более

1,1 кг



Функциональные возможности:

  • Изготавливается с двумя видами маркировки взрывобезопасного исполнения:
    - искробезопасная цепь (требуется барьер искрозащиты), маркировка - 1ЕхdibIICT6X
    - взрывозащищенная оболочка (соединительный кабель в металлорукаве), маркировка -1ЕхdIIВT6.
  • Предусмотрена местная светодиодная индикация питания и срабатывания на корпусе прибора.
  • С помощью магнитного ключа можно проводить диагностику прибора и выходных цепей.

Исполнение:

Интегральная конструкция - датчик и электроника в едином блоке. Корпус алюминиевый сплав или нержавеющая сталь, Погружная часть изготовлена ​​из нержавеющей стали, цельносварная. Электрическая схема сигнализатора размещена во взрывозащищенном герметичном корпусе, содержит перепрограммируемый микропроцессор и оптоэлектронный ключ-реле для управления выходной цепью. Клемная колодка размещена под винтовой крышкой, уплотняемой прокладкой.

Стандартная комплектация:

  1. Сигнализатор жидкости ультразвуковой (в соответствии с заказом) ТУ4214-001-89867625-2009 - 1
  2. Руководство по эксплуатации 4214-001-89867625-2016 (В) * - 1
  3. Монтажные части по заказу
  4. Паспорт
  5. Упаковка
  6. Ключ для завинчивания / отвинчивания крышек коробки взрывозащищенной КТА серии В (20) 3464-020-01403939-05 * ТУ

* Для партии сигнализаторов одного вида исполнения, направляемых в один адрес, допускается прилагать РЭ и ключ по 1 экз. на каждые 10 экземпляров сигнализаторов или другое количество по согласованию с потребителем

По заказу поставляется:

  • Электроника в стандарте NAMUR (напряжение питания 8,2В, выход - "токовая петля" 0,8 - 2 мА). - только для СЖУ-1-В-2
  •  Корпус из нержавеющей стали.

Пример записи:

СЖУ-1-2 -100-200-120-ШМ20х1,5-2-К-d

опросный лист

УСУ-1-2 -100-500-120-Ш3 / 4 "-20-2-К-d

опросный лист

СЖУ-1-В-2

опросный лист
