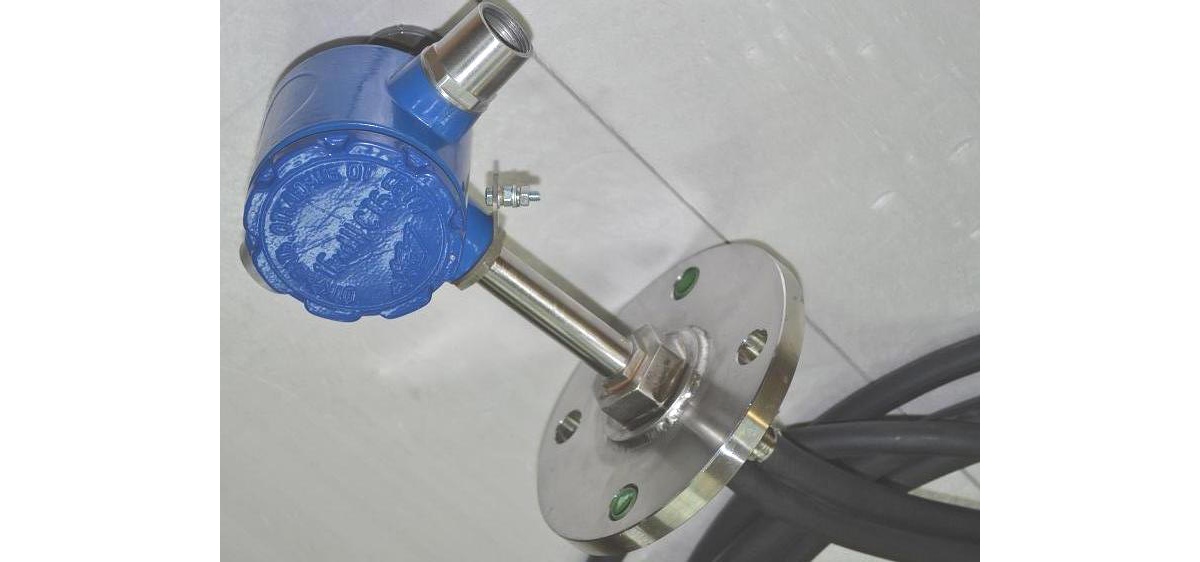

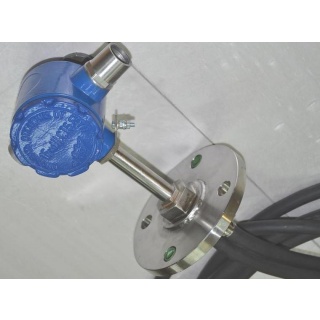

- СЖУ-1-ТР и СЖУ-1-ТР-2 - сигнализаторы жидкости ультразвуковые тросовые одноточечный и двухточечный
СЖУ-1-ТР и СЖУ-1-ТР-2 - сигнализаторы жидкости ультразвуковые тросовые одноточечный и двухточечный
Предназначены, преимущественно, для регистрации достижения жидкостью одного или двух заданных значений уровня жидкости для предотвращения перелива или осушения в больших емкостях с нефтепродуктами. В случаях, когда необходимо размещение чувствительного элемента на значительной глубине сосуда или недоступном для прямого проникновения стержневым чувствительным элементом.
Контролируемые среды: вода, нефть и нефтепродукты, другие среды, не агрессивные по отношению к материалу погружной части сигнализаторов.
Принцип действия: в зависимости от вида чувствительного элемента: регистрация поглощения ультразвуковых волн в пробнике при его погружении в контролируемую жидкость или индикация затухания ультразвука при прохождении его через контролируемый объем.
Технические характеристики:
- Параметры контролируемой жидкости:
- температура от -40 до +40 °С;
- максимальное давление 0,6 МПа;
- вязкость до 10 Пас. - Напряжение питания от 8 до 30В постоянного тока (с защитой от переполюсовки).
- Потребляемый ток - не более 20мА.
- Два вида выходных сигналов: "сухой контакт" и "токовая петля 4-20мА" (7±1 и 14±1мА).
- Время срабатывания сигнализатора устанавливается по заказу, стандартно 2с.
- Напряжение, коммутируемое выходным ключом сигнализатора, от 14 до 28В, при токе не более 100мА.
- Степень защиты корпуса - IP67.
- Масса типового прибора, не более – 1,1 кг.
- Габаритные размеры корпуса типового прибора, мм - 190х110х80.

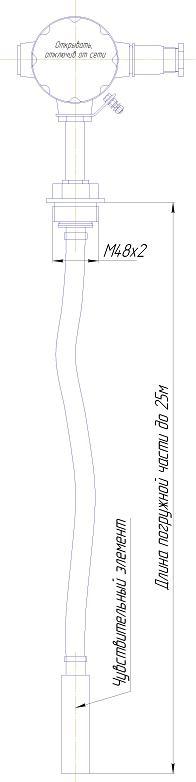

- Длина погружной тросовой части устанавливается по заказу от 1 до 20м,
- Размеры погружных чувствительных элементов: длина 250мм, диаметр 32мм
- Чувствительные элементы:
- стержневой - диаметром 2мм, длиной 60мм,
- кольцевой - диаметр 20мм,
- вилочковый - длина ч.э.80мм. - Расположение прибора на объекте – вертикальное.
- Сигнализатор устойчив к воздействию вибрации с ускорением 2g.
- Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т.
- Узлы уплотнения: штуцер М48х2 или фланец.
Функциональные возможности:
- Изготавливаются с двумя видами маркировки взрывобезопасного исполнения:
- - искробезопасная цепь (требуется барьер искрозащиты), маркировка – 1ЕхdibIICT6X
- - взрывозащищенная оболочка (соединительный кабель в металлорукаве), маркировка – 1ЕхdIIВT6 .
- Подключение приборов в двух вариантах : "сухой контакт" и "токовая петля".
- Имеется местная светодиодная индикация питания и срабатывания на корпусе прибора.
- Магнитный ключ для диагностики прибора и выходных цепей.
Исполнение:
Электрическая схема сигнализатора размещена во взрывозащищенном герметичном корпусе, содержит перепрограммируемый микропроцессор и оптоэлектронный ключ-реле для управления выходной цепью. Клемная колодка размещена под винтовой крышкой, уплотняемой прокладкой. Тросовая часть состоит из бензо- маслостойкого шланга, внутри которого размещены сигнальные кабели и стальной трос.
