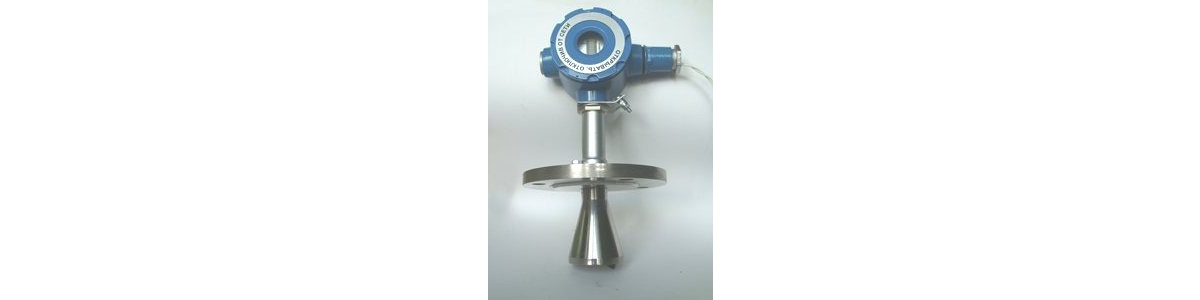

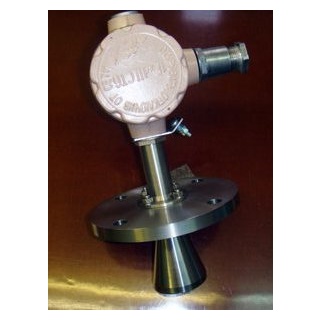

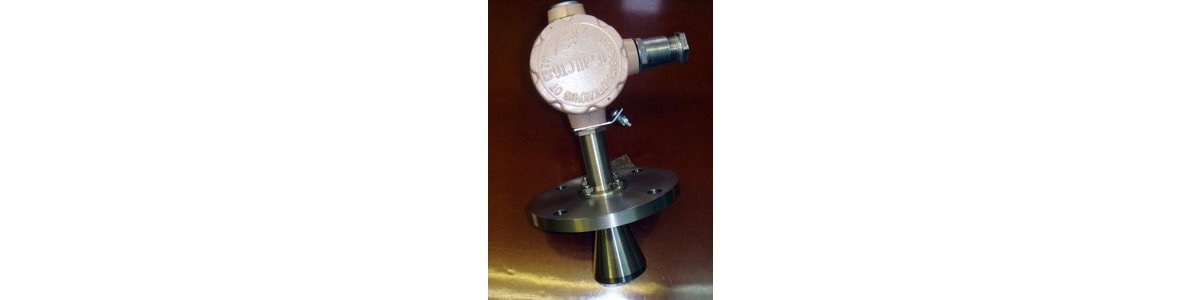

СЖУ-1-А - прибор контроля уровня ультразвуковой эхо-локационный

Принцип действия: эхо-локационный из газовой области (сверху) поверхности контролируемой среды.  Акустическое устройство работает в режиме излучение-прием. Уровень продукта определяется по времени пробега акустического импульса от излучателя до границы раздела фаз и обратно.

Технические характеристики:

• Параметры контролируемой жидкости:
  - температура от -40 до +60 °С;
  - давление от 0 до 0,2 МПа;
  - вязкость до 10 Пас.
• Диапазон температур окружающего воздуха - от - 55  до + 75 °С.
• Напряжение питания  от 8 до 30В постоянного тока (с защитой от переполюсовки).
• Потребляемый ток - не более 50мА.
• Два вида выходных сигналов: "открытый коллектор" и "токовый выход"  4-20мА.
• Время срабатывания прибора устанавливается по заказу, стандартно 2с.
• Напряжение, коммутируемое коллектором, от 14 до 28В, при токе не более 100мА.
• Степень защиты корпуса - IP67.
• Масса типового прибора, не более – 1,1 кг.
• Габаритные размеры корпуса типового прибора, мм - 190х110х80.
• Диапазон контролируемого уровня устанавливается по заказу в диапазоне -от 0,4 до 6м от нижнего среза рупора.
• Расположение прибора на объекте – вертикальное.
• Сигнализатор устойчив к воздействию вибрации с ускорением 2g.
• Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т.
• Узел уплотнения: фланец или резьбовое соединение G1,5".

Функциональные возможности

• Прибор позволяет контролировать уровень среды дистанционно без контакта датчика с продуктом.
• Предусмотрена местная светодиодная индикация питания и срабатывания на корпусе прибора.
• Встроенная температурная компенсация.
• Изготавливаются с маркировкой взрывобезопасного  исполнения:
  - взрывозащищенная оболочка (соединительный кабель в металлорукаве), маркировка –1ЕхdIIВT6 .
• Настройка встроенного релейного выхода на желаемый уровень срабатывания.
• Погрешность не нормируется (по данным изготовителя  ±1% от максимального уровня при нормальных условиях).

Исполнение:

Интегральная конструкция - датчик и электроника в едином блоке. Корпус алюминиевый сплав или нержавеющая сталь. Электрическая схема сигнализатора размещена во взрывозащищенном герметичном корпусе, содержит перепрограммируемый микропроцессор. Клемная колодка размещена под винтовой крышкой, уплотняемой прокладкой.

Пример записи:

СЖУ-1-А-5000-400-С-Ф-2-К-d-0
