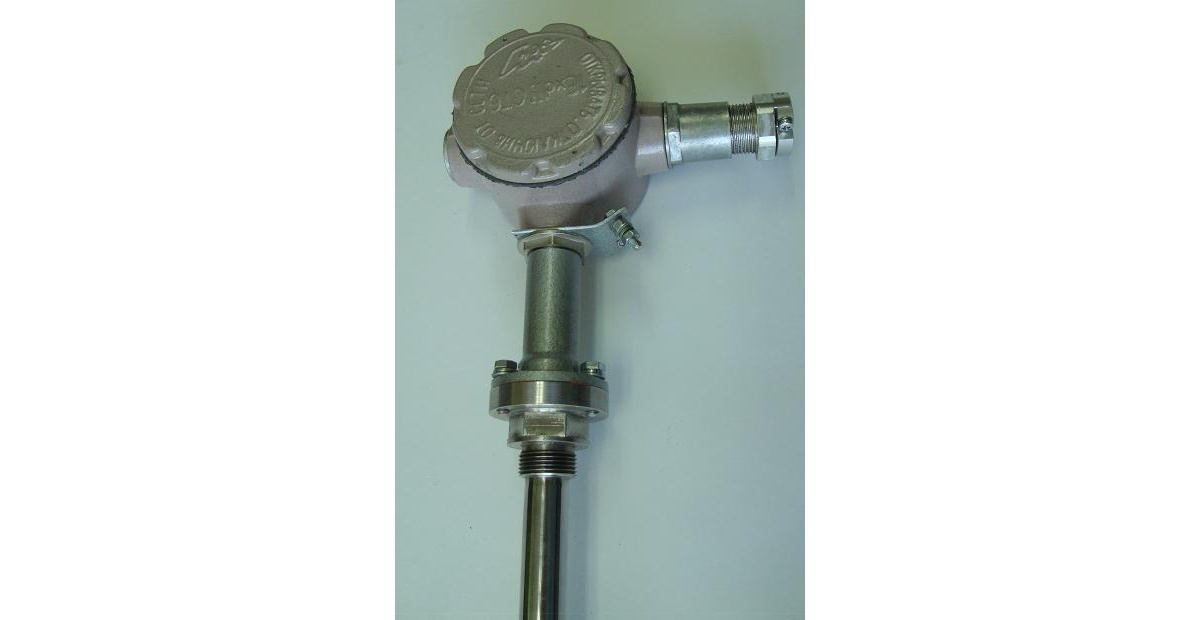

СЖУ-1-ВУ - прибор контроля уровня ультразвуковой эхо-локационный с волноводной трубой
Предназначен для контроля уровня жидкости в открытых или закрытых емкостях в технологических установках промышленных объектов химической, нефтехимической, медицинской, пищевой и других отраслях промышленности, в системах налива нефтепродуктов в железнодорожные и автомобильные цистерны, а также на морских и речных судах.
Контролируемые среды: вода, сточные воды, нефть, нефтепродукты, растворители, кислоты, щелочи, другие агрессивные и неагрессивные среды.
Применение: контроль уровня воды, нефтепродуктов в открытых или закрытых, в том числе находящихся под незначительным давлением емкостях в технологических установках промышленных объектов энергетической, химической, нефтехимической, медицинской, пищевой и других отраслях промышленности, в системах налива железнодорожных и автомобильных цистернах.
Принцип действия: эхо-локации из газовой области сверху границы жидкости в волноводной трубе. В качестве волновода используется труба диаметром от 15 до 30мм, проходящая вертикально через всю емкость с контролируемой жидкостью. Труба заполняется контролируемой жидкостью по принципу сообщающихся сосудов.
Технические характеристики:
- Параметры контролируемой жидкости:
- температура от -40 до +60 °С;
- давление от 0 до 0,2 МПа;
- вязкость до 10 Пас. - Диапазон температур окружающего воздуха - от - 55 до + 75 °С.
- Напряжение питания от 8 до 30В постоянного тока (с защитой от переполюсовки).
- Потребляемый ток - не более 50мА.
- Два вида выходных сигналов: "открытый коллектор" и "токовый выход" 4-20мА.
- Время срабатывания прибора устанавливается по заказу, стандартно 2с.
- Напряжение, коммутируемое коллектором, от 14 до 28В, при токе не более 100мА.
- Степень защиты корпуса - IP67.
- Масса типового прибора, не более – 1,1 кг.
- Габаритные размеры корпуса типового прибора, мм - 190х110х80.
- Диапазон контролируемого уровня устанавливается по заказу в диапазоне -от 0,4 до 10м.
- Расположение прибора на объекте – вертикальное.
- Сигнализатор устойчив к воздействию вибрации с ускорением 2g.
- Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т.
- Узлы уплотнения: штуцер G3/4", G1" или фланец.
- Материал волноводной трубы: сталь, алюминий, ПВХ
Функциональные возможности:
- Прибор позволяет контролировать уровень среды дистанционно без контакта акустического преобразователя датчика с продуктом.
- Прибор не чувствителен к наклонам и качкам.

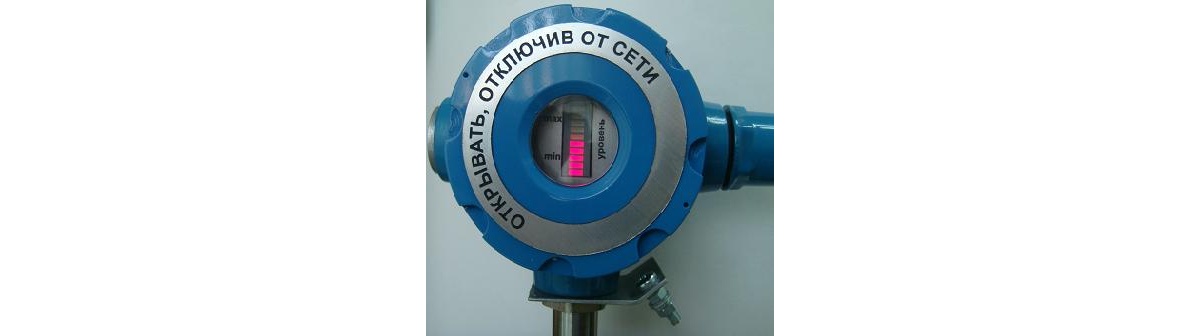

- Предусмотрена местная светодиодная индикация питания и срабатывания на корпусе прибора.
- Встроенная температурная компенсация.
- Изготавливаются с маркировкой взрывобезопасного исполнения:
- взрывозащищенная оболочка (соединительный кабель в металлорукаве), маркировка –1ЕхdIIВT6 . - Настройка встроенного релейного выхода на желаемый уровень срабатывания.
- Погрешность не нормируется (по данным изготовителя ±1% от максимального уровня при нормальных условиях).
Исполнение:
Интегральная конструкция - датчик и электроника в едином блоке. Корпус алюминиевый сплав или нержавеющая сталь. Электрическая схема сигнализатора размещена во взрывозащищенном герметичном корпусе, содержит перепрограммируемый микропроцессор. Клемная колодка размещена под винтовой крышкой, уплотняемой прокладкой.
