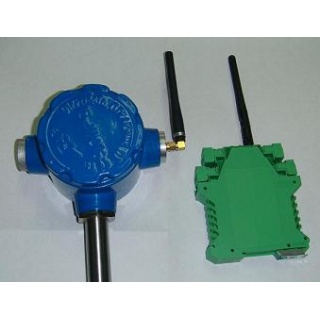

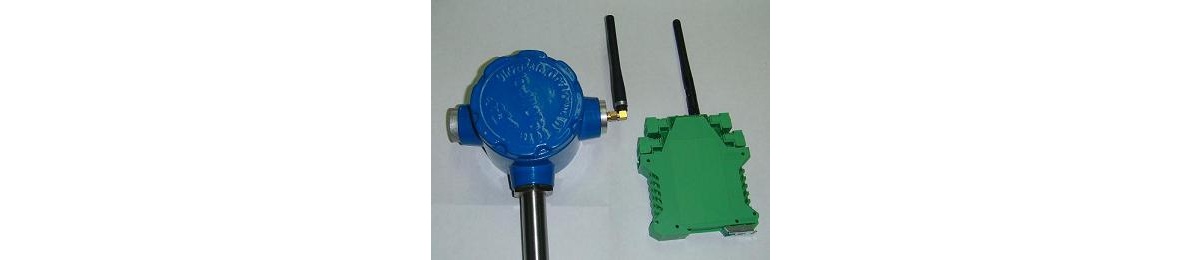

СЖУ-1-РК сигнализатор жидкости ультразвуковой волноводный одноточечный беспроводной

Предназначен для контроля верхнего и нижнего уровня жидкости, защиты от перелива и осушения, а также для коммутации электрических цепей в автоматизированных системах защиты и управления технологическими процессами нефтехимической, химической и других отраслей промышленности.

Контролируемые среды: вода, нефть и нефтепродукты, растворители, сжиженные газы, кислоты и щелочи, другие среды, не агрессивные по отношению к стали 12Х18Н10Т.

Предназначен для контроля верхнего и нижнего уровня жидкости, защиты от перелива и осушения, а также для коммутации электрических цепей в автоматизированных системах защиты и управления технологическими процессами нефтехимической, химической и других отраслей промышленности.

Контролируемые среды: вода, нефть и нефтепродукты, растворители, сжиженные газы, кислоты и щелочи, другие среды, не агрессивные по отношению к стали 12Х18Н10Т.

  • Технические характеристики

Принцип действия: в зависимости от вида чувствительного элемента: просвечивание ультразвуком контролируемого объема или индикация затухания ультразвука в чувствительном элементе.

Состав: входят базовый блок и 4 сигнализатора с батарейным питанием.

Технические характеристики:

  • Параметры контролируемой жидкости:
    - температура от -196 до +400 °С;
    - давление от 0 до 6 МПа (по заказу до 20 МПа);
    - вязкость до 10 Пас.
  • Диапазон температур окружающего воздуха - от -40  до + 0 °С.
  • Напряжение питания базового блока 24В.
  • Напряжение питания  сигнализатора  - две щелочные батареи типа АА .
  • Срок службы батареи около 1 года.
  • Выходные сигналы базового блока - типа "сухой контакт" перекидной.
  • Максимальное расстояние между сигнализаторами и базовым блоком до 200м.
  • Время срабатывания сигнализатора устанавливается по заказу, стандартно 2с.
  • Напряжение, коммутируемое выходным ключом базового блока, от 14 до 28В, при токе не более 100мА.
  • Степень защиты корпуса сигнализатора - IP67.
  • Масса типового прибора, не более – 1,1 кг.
  • Габаритные размеры корпуса сигнализатора, мм - 190х110х80.
  • Длина погружной части устанавливается по заказу от 80 до 4000мм,
  • Чувствительный элемент выполнен в виде вилки длиной 80мм или стержня длиной 60мм или кольцевой диаметром 16 или 20мм.
  • Расположение прибора на объекте – произвольное.
  • Сигнализатор устойчив к воздействию вибрации с ускорением 2g.
  • Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т.
  • Узлы уплотнения: штуцер М20х1,5 или G3/4, накидная гайка G3/4 или М30х2, фланец.

Исполнение:

Интегральная конструкция сигнализатора - датчик и электроника в едином блоке. Корпус алюминиевый сплав или нержавеющая сталь, Погружная часть изготовлена из нержавеющей стали, цельносварная. Электрическая схема сигнализатора размещена во взрывозащищенном герметичном корпусе, содержит перепрограммируемый микропроцессор и оптоэлектронный ключ-реле для управления выходной цепью. Базовый блок устанавливается на ДИН-рейку.
