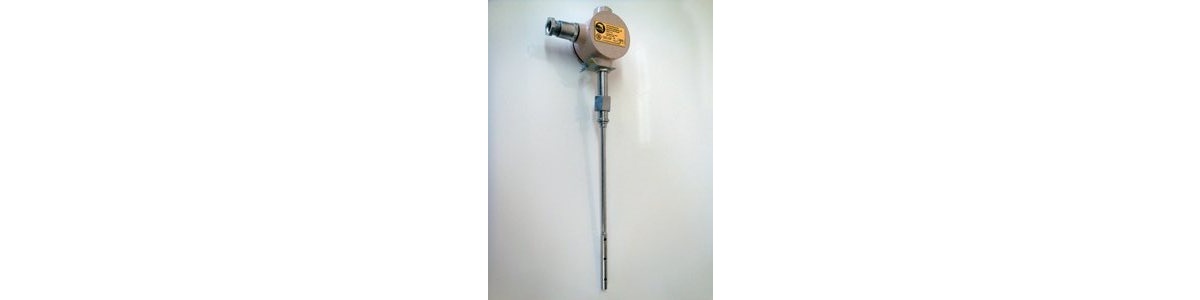

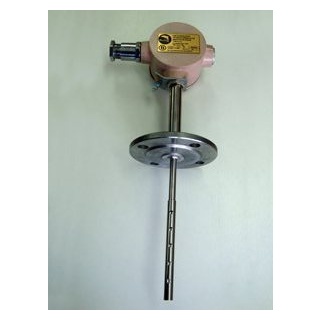

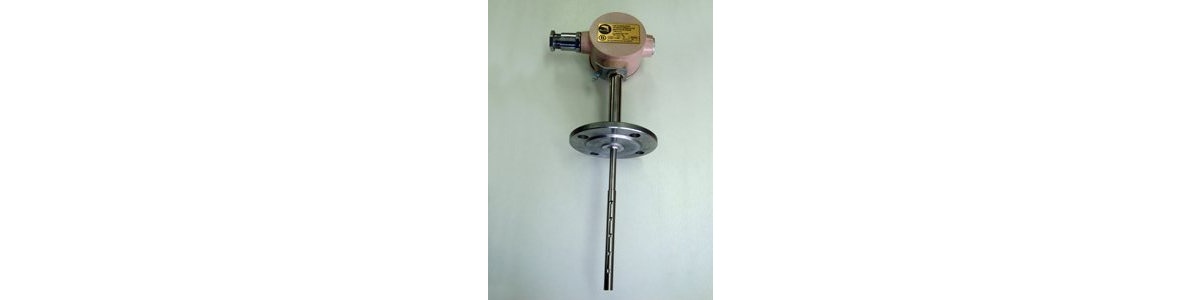

СЖУ-1-АИ прибор контроля уровня жидкости ультразвуковой акустоимпедансный
Предназначен для контроля уровня жидкости в открытых или закрытых, в том числе находящихся под давлением емкостях в технологических установках промышленных объектов химической, нефтехимической, медицинской, пищевой и других отраслях промышленности.
Контролируемые среды: вода, в том числе вода высоких параметров в теплообменниках и парогенераторах, нефть и нефтепродукты, растворители, сжиженные газы, кислоты, щелочи, другие агрессивные и неагрессивные среды, в том числе кипящие. Стойкость к агрессивным средам определяется стойкостью материала датчика, контактирующего со средой – сталь 12Х18Н10Т.
Принцип действия: при погружении стержневого чувствительного элемента в жидкость возрастает величина демпфирования ультразвуковых импульсов в нем. Изменение амплитуды сигнала преобразуется электронной схемой прибора в линейный аналоговый выходной сигнал в виде силы тока в нагрузке.
Технические характеристики:
- Параметры контролируемой жидкости:
- температура от -196 до +400 °С;
- максимальное давление 6,0 МПа (по заказу до 20,0 МПа);
- вязкость до 10 Пас. - Диапазон температур окружающего воздуха - от - 55 до + 75 °С.
- Напряжение питания от 8 до 30В постоянного тока (с защитой от переполюсовки).
- Потребляемый ток - не более 50мА.
- Два вида выходных сигналов: "открытый коллектор" и "токовый выход" 4-20мА.
- Время срабатывания прибора устанавливается по заказу, стандартно 2с.
- Напряжение, коммутируемое коллектором, от 14 до 28В, при токе не более 100мА.
- Степень защиты корпуса - IP67.
- Масса типового прибора, не более – 1,1 кг.
- Габаритные размеры корпуса типового прибора, мм - 190х110х80.
- Диапазон контролируемого уровня устанавливается по заказу в диапазоне -от 0,4 до 6м от нижнего среза рупора.
- Расположение прибора на объекте – вертикальное.
- Сигнализатор устойчив к воздействию вибрации с ускорением 2g.
- Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т.
- Узлы уплотнения: штуцер М20х1,5 или G3/4, или накидная гайка G3/4, или М30х2.
- Длина погружной части устанавливается по заказу от 100 до 2000мм.
Функциональные возможности:
- Оригинальная конструкция со стержневым чувствительным элементом позволяет контролировать изменение уровня жидкости при сверхвысоких температуре и давлении.
- Изготавливаются с маркировкой взрывобезопасного исполнения 1ЕхdIIВT6
- взрывозащищенная оболочка (соединительный кабель в металлорукаве). - Настройка встроенного релейного выхода на желаемый уровень срабатывания.
- Погрешность не нормируется (по данным изготовителя ±3% от максимального уровня при нормальных условиях в воде).

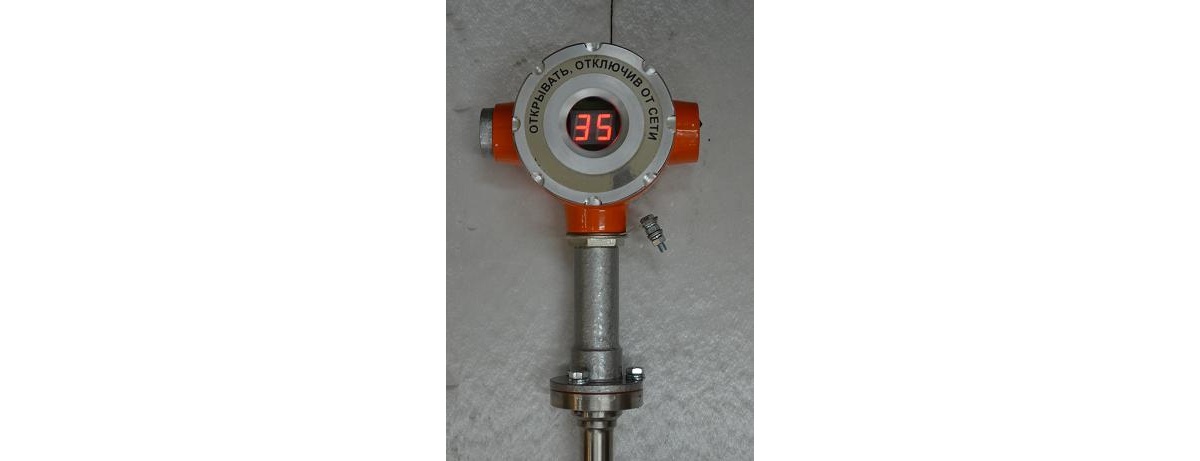

- Предусмотрена местная светодиодная индикация срабатывания на корпусе прибора.
- Работа со всеми видами жидкости от сжиженных газов до пароводяной смеси.
Исполнение:
Интегральная конструкция: датчик и электроника в едином блоке. Погружная часть цельносварная. Чувствительный элемент защищен кожухом диаметром. Электрическая схема размещена во взрывозащищенном герметичном корпусе и содержит перепрограммируемый микропроцессор, релейный выход вида "открытый коллектор" и потенциометр для его настройки. Клемная колодка размещена под винтовой крышкой, уплотняемой прокладкой.
