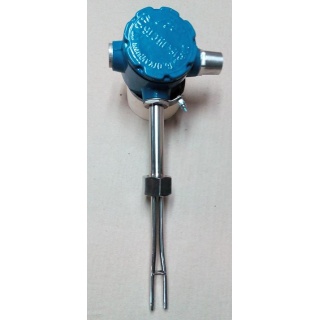

СЖУ-1-РС - прибор контроля среды ультразвуковой одноточечный
Предназначен для контроля границы раздела сред типа вода -нефтепродукты и других несмешивающихся жидких продуктов в резервуарах, установления вида жидкости в потоке в трубах, определения концентрации растворенного вещества в жидкости, например, соли в воде. А также для решения следующих задач:
- сигнализации уровня раздела между различными несмешивающимися жидкостями, например, границы между нефтью и подтоварной водой или появления воды в нижней части емкостей хранения нефтепродуктов.
- определения качества (стабильности) технологического продукта в процессе его производства и хранения, например, углеводородов, спиртов, различных реагентов, растворителей;
Контролируемые среды: нефть, нефтепродукты, растворители, кислоты, щелочи, другие агрессивные и неагрессивные среды. Стойкость к агрессивным средам определяется материалом, контактирующим со средой – сталь 12Х18Н10Т.
Принцип действия: основан на измерении скорости звука при просвечивании контролируемого объема среды ультразвуковыми импульсами.
Технические характеристики
- Параметры контролируемой жидкости:
- температура от -40 до +80 °С;
- максимальное давление 0,6 МПа;
- вязкость до 10 Пас. - Диапазон температур окружающего воздуха - от - 40 до + 75 °С.
- Напряжение питания от 8 до 30В постоянного тока (с защитой от переполюсовки).
- Потребляемый ток - не более 50мА.
- Два вида выходных сигналов: "открытый коллектор" и "токовый выход" 4-20мА.
- Время срабатывания прибора устанавливается по заказу, стандартно 2с.
- Напряжение, коммутируемое коллектором, от 14 до 28В, при токе не более 100мА.
- Степень защиты корпуса - IP67.
- Масса типового прибора, не более – 1,1 кг.
- Габаритные размеры корпуса типового прибора, мм - 190х110х80.

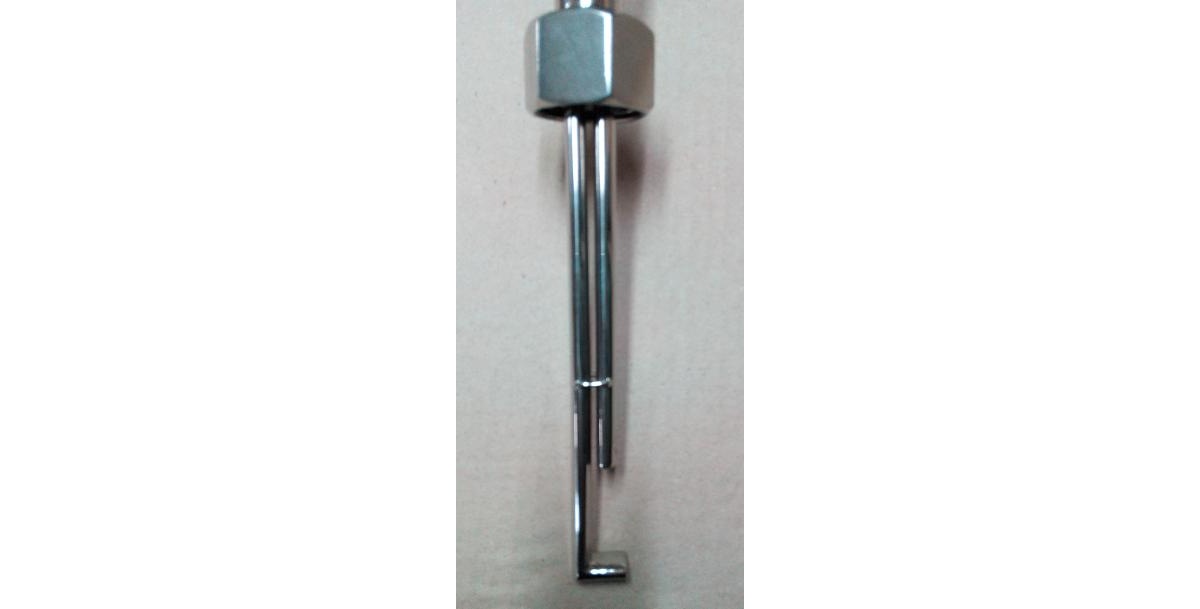

- Длина погружной части: до 3м.
- Расположение прибора на объекте – вертикальное.
- Сигнализатор устойчив к воздействию вибрации с ускорением 2g.
- Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т.
- Узлы уплотнения: штуцер М20х1,5 или G3/4, накидная гайка G3/4 или М30х2, фланец.
Функциональные возможности
- Прибор осуществляет выдачу токового сигнала, пропорционального скорости звука в контролируемой жидкости, а также сигнала типа «сухой контакт» при превышении (понижении) контролируемого параметра заранее заданного порога внутри контролируемого диапазона.
- Светодиодная индикация на корпусе прибора.
- Изготавливаются с маркировкой –1ЕхdIIВT6:
- взрывозащищенная оболочка (соединительный кабель в металлорукаве). - Настройка встроенного релейного выхода на желаемый уровень срабатывания.
- Погрешность не нормируется (по данным изготовителя ±8м/с при нормальных условиях).
Исполнение:

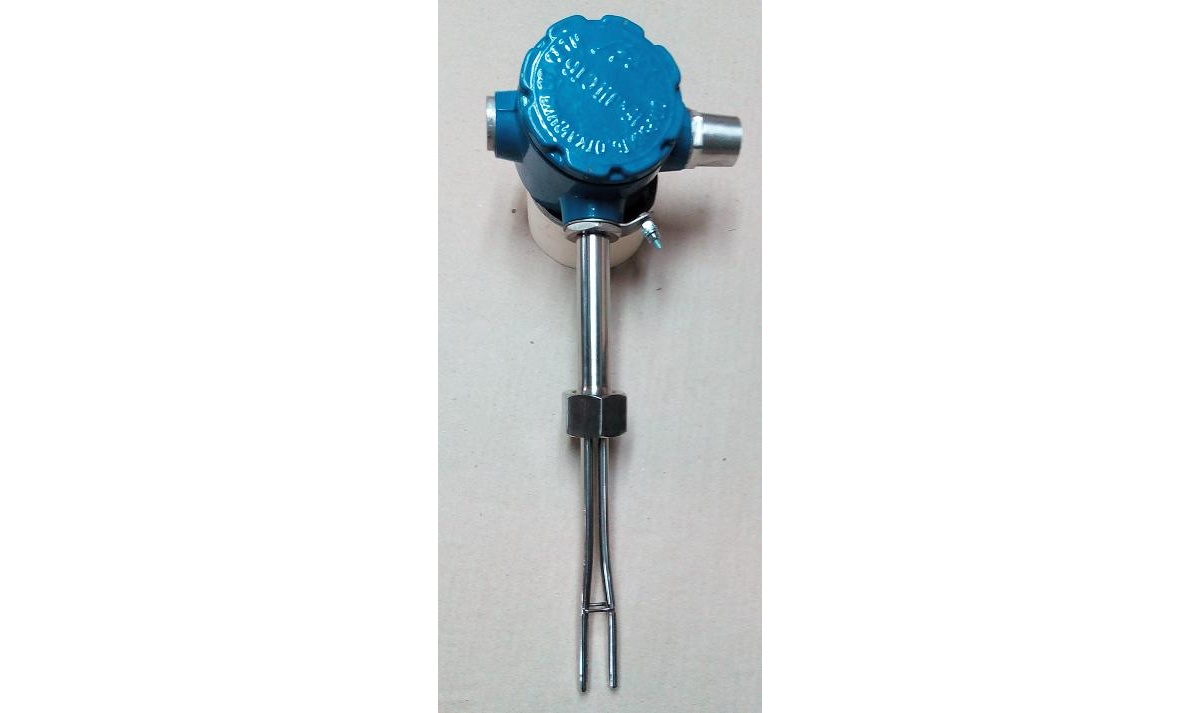

Интегральная конструкция - датчик и электроника в едином блоке. Корпус алюминиевый сплав или нержавеющая сталь. Электрическая схема сигнализатора размещена во взрывозащищенном герметичном корпусе, содержит перепрограммируемый микропроцессор. Клемная колодка размещена под винтовой крышкой, уплотняемой прокладкой.
