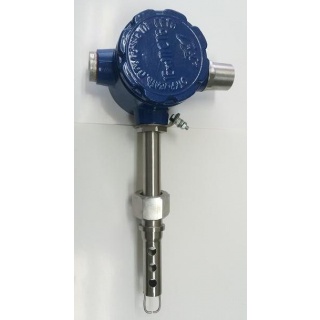

СЖУ-1-ОГ - прибор для определения паросодержания (объемной концентрации газа) в потоке жидкости ультразвуковой

Предназначен для измерения объемной концентрации газовой фазы в потоке жидкости.

В том числе для определения свободного газа в нефтеводогазовом потоке при добыче и транспортировке нефти, паросодержания в пароводяной смеси при высокой температуре и давлении в энергооборудовании, котельных установках и объектах химической промышленности, газовой фракции в трубопроводах с потоком жидкости, объемной доли газовой фазы в двухфазном потоке.

Контролируемые среды: пароводяная смесь, нефтепродукты, нефте-водяная эмульсия, сжиженные газы, любые жидкости не агрессивные по отношению к стали 12Х18Н10Т.

Предназначен для измерения объемной концентрации газовой фазы в потоке жидкости.

В том числе для определения свободного газа в нефтеводогазовом потоке при добыче и транспортировке нефти, паросодержания в пароводяной смеси при высокой температуре и давлении в энергооборудовании, котельных установках и объектах химической промышленности, газовой фракции в трубопроводах с потоком жидкости, объемной доли газовой фазы в двухфазном потоке.

Контролируемые среды: пароводяная смесь, нефтепродукты, нефте-водяная эмульсия, сжиженные газы, любые жидкости не агрессивные по отношению к стали 12Х18Н10Т.

Принцип действия: акустическое зондирование участка потока с измерением времени нахождения газовой фазы в контролируемом объеме среды. Регистрируется прерывание акустического контакта между излучателем и приемником при прохождении газовых включений. Концентрация газа определяется по относительному времени разрыва акустического контакта.

Технические характеристики:

  • Параметры контролируемой жидкости:
    - температура от -196 до +400 °С;
    - максимальное давление 6,0 МПа (по заказу до 20,0 МПа);
    - вязкость ограничена текучестью среды.
  • Диапазон температур окружающего воздуха - от - 55  до + 75 °С.
  • Напряжение питания  от 8 до 30В постоянного тока (с защитой от переполюсовки).
  • Потребляемый ток - не более 50мА.
  • Два вида выходных сигналов: "открытый коллектор" и "токовый выход"  4-20мА.
  • Время срабатывания прибора устанавливается по заказу, стандартно 2с.
  • Напряжение, коммутируемое коллектором, от 14 до 28В, при токе не более 100мА.
  • Степень защиты корпуса - IP67.
  • Масса типового прибора, не более – 1,1 кг.
  • Габаритные размеры корпуса типового прибора, мм - 190х110х80.
  • Диапазон измерения газосодержания 0-100%.
  • Расположение прибора на объекте – произвольное.
  • Сигнализатор устойчив к воздействию вибрации с ускорением 2g.
  • Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т.
  • Длина погружной части устанавливается по заказу от 100 до 2000мм,

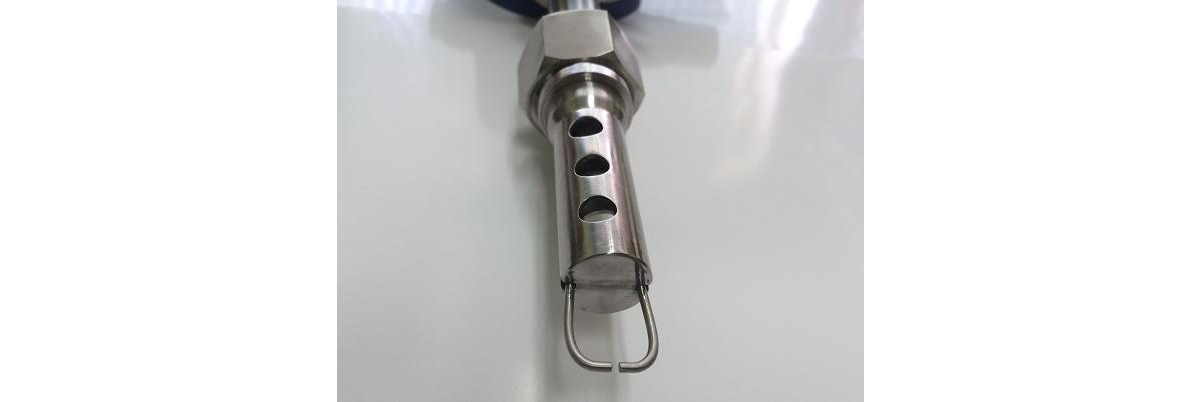

  • Излучатель-приемник выполнен в виде вилочки, образующей контролируемый объем сечением 2х2мм
  • Узлы уплотнения: штуцер G3/4 или накидная гайка G3/4, или М30х2.

Функциональные возможности:

  • Оригинальная конструкция с вилочковым чувствительным элементом, позволяет контролировать изменение уровня жидкости при сверхвысоких температуре и давлении.
  • Изготавливаются с маркировкой взрывобезопасного исполнения:
    - взрывозащищенная оболочка (соединительный кабель в металлорукаве), маркировка –1ЕхdIIВT6 .
  • Настройка встроенного релейного выхода на желаемый уровень срабатывания.
  • Погрешность не нормируется (по данным изготовителя  ±5% от максимума при нормальных условиях).
  • Предусмотрена местная светодиодная индикация срабатывания на корпусе прибора.
  • Работа со всеми видами жидкости от сжиженных газов до пароводяной смеси.

Исполнение:

Интегральная конструкция: датчик и электроника в едином блоке. Погружная часть цельносварная. Электрическая схема размещена во взрывозащищенном герметичном корпусе и содержит перепрограммируемый микропроцессор, релейный выход вида "открытый коллектор"  и потенциометр для его настройки. Клемная колодка размещена под винтовой крышкой, уплотняемой прокладкой.

Пример записи:

СЖУ-1-ОГ-100-150-Г1"-2-К-d

Опросный лист
