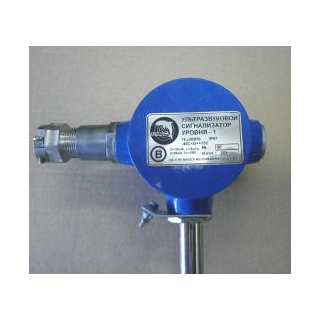

СЖУ-1-СП - сигнализатор уровня сыпучих продуктов ультразвуковой одноточечный с вилочковым чувствительным элементом

Принцип действия: индикация прерывания прохождения ультразвуковых импульсов через контролируемый объем при заполнении его сыпучим продуктом.

Технические характеристики:

• Параметры контролируемой среды:
  - температура от -40 до +150 °С;
  - давление от 0 до 0,6 МПа.
  - размер контролируемых частиц (гранул) до 5мм
• Диапазон температур окружающего воздуха - от - 55  до + 75 °С.
• Напряжение питания  от 12 до 28В постоянного тока (с защитой от переполюсовки).
• Потребляемый ток - не более 20мА.
• Два вида выходных сигналов "сухой контакт" и "токовая петля 4-20мА"  (7±1 и 14±1мА).
• Время срабатывания сигнализатора устанавливается по заказу, стандартно 2с.
• Напряжение, коммутируемое выходным ключом сигнализатора, от 14 до 28В, при токе не более 100мА.
• Степень защиты корпуса - IP67.
• Масса типового прибора, не более – 1,1 кг.
• Габаритные размеры корпуса типового прибора, мм - 360х190х80.
• Длина погружной части устанавливается при заказе от 180 до 4000мм,

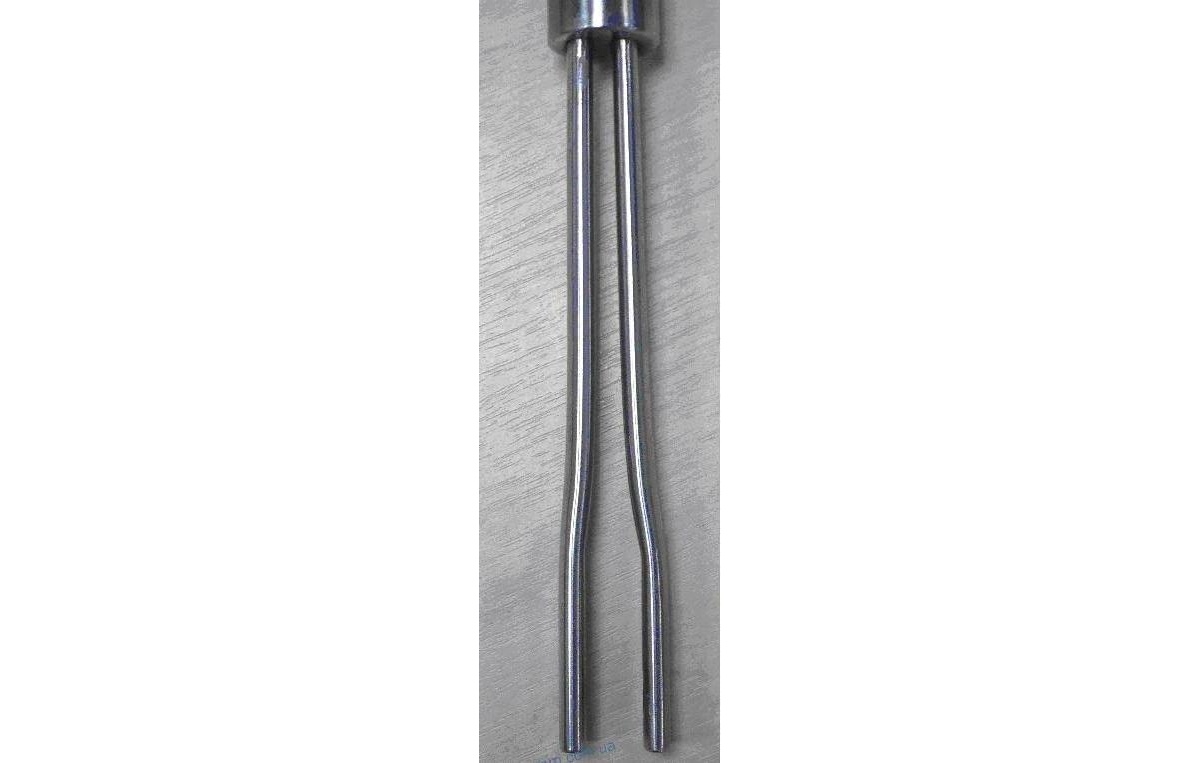

• Чувствительный элемент выполнен в виде вилки длиной 150мм
• Расстояние между излучателем и приемником 10мм
• Расположение прибора на объекте – произвольное.
• Сигнализатор устойчив к воздействию вибрации с ускорением 2g.
• Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т.
• Узлы уплотнения: штуцер G1" или фланец.

Функциональные возможности

• Изготавливается с двумя видами маркировки взрывобезопасного исполнения:
  - искробезопасная цепь (требуется барьер искрозащиты), маркировка – 1ЕхdibIICT6X
  - взрывозащищенная оболочка (соединительный кабель в металлорукаве), маркировка –1ЕхdIIВT6 .
• Предусмотрена местная светодиодная индикация питания и срабатывания на корпусе прибора.
• С помощью магнитного ключа можно проводить диагностику прибора и выходных цепей.

Исполнение: интегральная конструкция - датчик и электроника в едином блоке. Корпус алюминиевый сплав или нержавеющая сталь, Погружная часть изготовлена из нержавеющей стали, цельносварная. Электрическая схема сигнализатора размещена во взрывозащищенном герметичном корпусе, содержит перепрограммируемый микропроцессор и оптоэлектронный ключ-реле для управления выходной цепью. Клемная колодка размещена под винтовой крышкой, уплотняемой прокладкой.

Пример записи:

СЖУ-1-СП-100-250-10-Ш1"-2-З-namur
