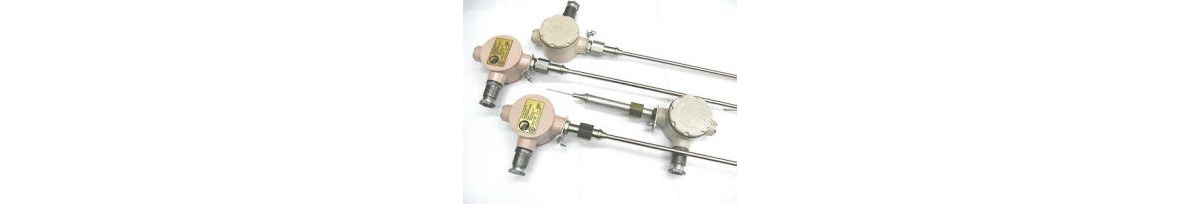

СЖУ-1 - сигнализатор жидкости ультразвуковой волноводный одноточечный

Предназначен для контроля верхнего и нижнего уровня жидкости, защиты от перелива и осушения, а также для коммутации электрических цепей в автоматизированных системах защиты и управления технологическими процессами нефтехимической, химической и других отраслей промышленности, а также на морских и речных судах.

Контролируемые среды: вода, нефть и нефтепродукты, растворители, сжиженные газы, кислоты и щелочи, другие среды, не агрессивные по отношению к стали 12Х18Н10Т.

Изготавливаются с двумя видами маркировки взрывобезопасного исполнения:
  - искробезопасная цепь (требуется барьер искрозащиты), маркировка – 1ЕхdibIICT6X
  - взрывозащищенная оболочка (соединительный кабель в металлорукаве), маркировка –1ЕхdIIВT6 .

Предназначен для контроля верхнего и нижнего уровня жидкости, защиты от перелива и осушения, а также для коммутации электрических цепей в автоматизированных системах защиты и управления технологическими процессами нефтехимической, химической и других отраслей промышленности, а также на морских и речных судах.

Контролируемые среды: вода, нефть и нефтепродукты, растворители, сжиженные газы, кислоты и щелочи, другие среды, не агрессивные по отношению к стали 12Х18Н10Т.

Изготавливаются с двумя видами маркировки взрывобезопасного исполнения:
  - искробезопасная цепь (требуется барьер искрозащиты), маркировка – 1ЕхdibIICT6X
  - взрывозащищенная оболочка (соединительный кабель в металлорукаве), маркировка –1ЕхdIIВT6 .

Модификации

  1. СЖУ-1-Н предназначен для контроля уровня затворной жидкости в сосуде-бачке торцевого уплотнения НПО "Анод". Отличается уменьшенной длиной погружной части и чувствительного элемента.
  2. СЖУ-1-С предназначен для использования на судах, подлежит приемке Регистром РФ.

Принцип действия: регистрируется поглощение ультразвуковых волн в стержневом чувствительном элементе при его погружении в контролируемую жидкость.

Исполнение: интегральная конструкция - датчик и электроника в едином блоке. Корпус алюминиевый сплав или нержавеющая сталь. Погружная часть изготовлена из нержавеющей стали, цельносварная. Электрическая схема сигнализатора размещена во взрывозащищенном герметичном корпусе, содержит перепрограммируемый микропроцессор и оптоэлектронный ключ-реле для управления выходной цепью. Клемная колодка размещена под винтовой крышкой, уплотняемой прокладкой.

Функциональные возможности:

  •  Предусмотрена местная светодиодная индикация питания и срабатывания на корпусе прибора.
  •  С помощью магнитного ключа можно проводить диагностику прибора и выходных цепей.



Характеристики

Значения

 Параметры контролируемой жидкости:



         температура

 от -196 до +400 °С;

         давление

  от 0 до 6 МПа (по заказу до 20 МПа);

         вязкость

 до 10 Пас.

  Диапазон температур окружающего воздуха -

 от - 55  до + 75 °С.

  Напряжение питания

 от 8 до 30В постоянного тока (с защитой от переполюсовки).

  Потребляемый ток - не более

 20мА.

 Два вида выходных сигналов:

"сухой контакт" и "токовая петля 4-20мА"  (7±1 и 14±1мА).

 Время срабатывания сигнализатора устанавливается по заказу, стандартно

  2с.

 Напряжение

 коммутируемое выходным ключом сигнализатора, от 14 до 28В, при токе не более 100мА.

 Степень защиты корпуса -

 IP67.

  Масса типового прибора, не более –

  1,1 кг.

  Габаритные размеры корпуса типового прибора, мм

190х110х80.

  Длина погружной части устанавливается по заказу

 от 80 до 4000мм,

 Чувствительный элемент -

   стержневой - диаметром 2мм, длиной 60мм,(вариант - U-образный, длиной 32мм);

  Расположение прибора на объекте

  произвольное.

 Сигнализатор устойчив к воздействию вибрации с ускорением

 2g.

 Агрессивность среды не должна превышать химическую стойкость

 стали 12Х18Н10Т.

  Узлы уплотнения

 штуцер М20х1,5 или G3/4, накидная гайка G3/4 или М30х2, фланец.

Стандартная комплектация:

  1. Сигнализатор жидкости ультразвуковой СЖУ-1-В - 1 шт
  2. Руководство по эксплуатации 4214-001-89867625-2016(В) - 1 шт
  3. Монтажные части - по заказу
  4. Паспорт 1 шт
  5. Упаковка 1 шт
  6. Ключ для завинчивания / отвинчивания крышек коробки взрыво-защищенной КТА серии В(20) ТУ 3464-020-01403939-05 - для партии сигнализаторов одного вида исполнения, направляемых в один адрес, допускается прилагать РЭ и ключ по 1 экз. на каждые 10 экземпляров сигнализаторов или другое количество по согласованию с потребителем

Дополнительно по заказу:

  1.  • Защитный чехол на чувствительный элемент
  2.  • Корпус из нержавеющей стали.
  3.  • Электроника в стандарте NAMUR (напряжение питания 8,2В, выход - "токовая петля" 0,8 - 2 мА).

Для заказа уровнемера необходимо заполнить опросный лист.

По заказу дополнительные комплектующие: барьеры искрозащиты, источники питания, промежуточные реле, реле времени,присоединительный кабель.
