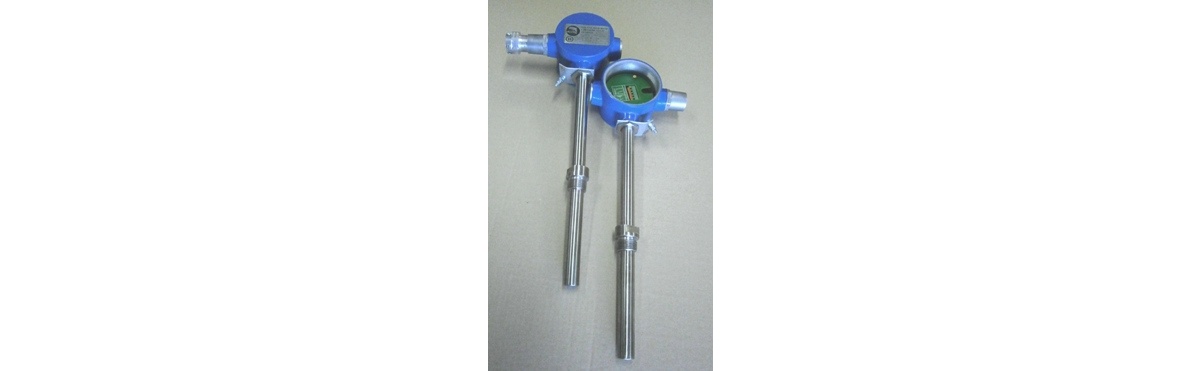

УСУ-1 сигнализатор жидкости ультразвуковой волноводный одноточечный

Предназначен для контроля верхнего и нижнего уровня жидкости, защиты от перелива и осушения, а также коммутации электрических цепей в автоматизированных системах защиты и управления технологическими процессами нефтехимической, химической и других отраслей промышленности, а также на морских и речных судах.

Контролируемые среды: вода, нефть, мазут, вакуумный гайзоль, другие нефтепродукты, растворители, сжиженные газы, кислоты и щелочи, другие среды, не агрессивные по отношению к стали 12Х18Н10Т.


 Изготавливается с двумя видами маркировки взрывобезопасного исполнения:

  •  искробезопасная цепь (требуется барьер искрозащиты), маркировка – 1ЕхdibIICT6X
  •  взрывозащищенная оболочка (соединительный кабель в металлорукаве), маркировка –1ЕхdIIВT6 .

Предназначен для контроля верхнего и нижнего уровня жидкости, защиты от перелива и осушения, а также коммутации электрических цепей в автоматизированных системах защиты и управления технологическими процессами нефтехимической, химической и других отраслей промышленности, а также на морских и речных судах.

Контролируемые среды: вода, нефть, мазут, вакуумный гайзоль, другие нефтепродукты, растворители, сжиженные газы, кислоты и щелочи, другие среды, не агрессивные по отношению к стали 12Х18Н10Т.


 Изготавливается с двумя видами маркировки взрывобезопасного исполнения:

  •  искробезопасная цепь (требуется барьер искрозащиты), маркировка – 1ЕхdibIICT6X
  •  взрывозащищенная оболочка (соединительный кабель в металлорукаве), маркировка –1ЕхdIIВT6 .
Модификации
  1. СЖУ-1-Н предназначен для контроля уровня затворной жидкости в сосуде-бачке торцевого уплотнения НПО "Анод". Отличается уменьшенной длиной погружной части и чувствительного элемента.
  2. СЖУ-1-С предназначен для использования на судах, подлежит приемке Регистром РФ.

Принцип действия: регистрация поглощение ультразвуковых волн в кольцевом чувствительном элементе при его погружении в контролируемую жидкость.
Исполнение: интегральная конструкция - датчик и электроника в едином блоке. Корпус алюминиевый сплав или нержавеющая сталь, Погружная часть изготовлена из нержавеющей стали, цельносварная. Электрическая схема сигнализатора размещена во взрывозащищенном герметичном корпусе, содержит перепрограммируемый микропроцессор и оптоэлектронный ключ-реле для управления выходной цепью. Клемная колодка размещена под винтовой крышкой, уплотняемой прокладкой.

Характеристики

Значения

Параметры контролируемой жидкости

 температура

 от -196 до +400 °С;

давление

 от 0 до 6 МПа (по заказу до 20 МПа);

вязкость

 до 10 Пас.

  Диапазон температур окружающего воздуха

- от - 55  до + 75 °С.

 Напряжение питания

 от 8 до 30В постоянного тока (с защитой от переполюсовки).

 Потребляемый ток -

 не более 20мА.

 Два вида выходных сигналов:

"сухой контакт" и "токовая петля 4-20мА"  (7±1 и 14±1мА).

 Время срабатывания сигнализатора устанавливается по заказу, стандартно

 2с.

 Напряжение, коммутируемое выходным ключом сигнализатора,

 от 14 до 28В, при токе не более 100мА.

 Степень защиты корпуса -

 IP67.

 Масса типового прибора, не более –

 1,1 кг.

 Габаритные размеры корпуса типового прибора, мм

- 190х110х80.

 Длина погружной части устанавливается

по заказу от 80 до 4000мм,

 Чувствительный элемент

 кольцевой, встроенный в стенку трубы.

 Диаметр

16 или 20мм, длина 2мм;

 Расположение прибора на объекте

  произвольное.

 Сигнализатор устойчив к воздействию вибрации с ускорением

2g.

  Агрессивность среды не должна превышать химическую стойкость

 стали 12Х18Н10Т.

 Узлы уплотнения

 штуцер М20х1,5 или G3/4, накидная гайка G3/4 или М30х2, фланец

Стандартная комплектация:

  1. Сигнализатор жидкости ультразвуковой СЖУ-1-В - 1 шт
  2. Руководство по эксплуатации 4214-001-89867625-2016(В) - 1 шт
  3. Монтажные части - по заказу
  4. Паспорт 1 шт
  5. Упаковка 1 шт
  6. Ключ для завинчивания / отвинчивания крышек коробки взрыво-защищенной КТА серии В(20) ТУ 3464-020-01403939-05 - для партии сигнализаторов одного вида исполнения, направляемых в один адрес, допускается прилагать РЭ и ключ по 1 экз. на каждые 10 экземпляров сигнализаторов или другое количество по согласованию с потребителем

Дополнительно по заказу:
 • Подогреватель Тмах =60°С, встроенный в чувствительный элемент.
   Предотвращает застывание среды типа мазут или вакуумный гайзоль.
   Взрывозащита только 1ЕхdIIВT6.
 • Корпус из нержавеющей стали.
 • Электроника в стандарте NAMUR (напряжение питания 8,2В, выход - "токовая петля" 0,8 - 2 мА).

Для заказ уровнемера необходимо заполнить опросный лист

По заказу дополнительные комплектующие: барьеры искрозащиты, источники питания, промежуточные реле, реле времени, присоединительный кабель.
