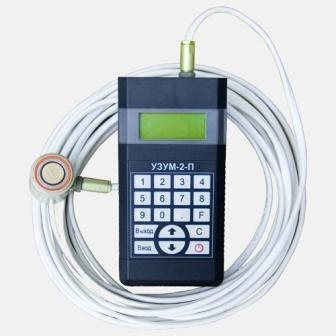

УЗУМ-2-П уровнемер ультразвуковой переносной
Предназначен для:
- измерения уровня жидких сред в открытых и закрытых резервуарах, через стенку толщиной не более 30 мм, без непосредственного контакта с измеряемой средой;
- измерения температуры наружной стенки резервуара;
- вычисления объема содержимого резервуара;
- выдачи предупреждений о выходе за границы значений максимального или минимального уровня или объема.
Область применения:
- Предприятия "Водоканал"
- Химическая промышленность
- Топливно-энергетическая промышленность
- Пищевая промышленность
- Целлюлозно-бумажная промышленность
Данный уровнемер выпускается во взрывозащищенном исполнении УЗУМ-2-П-Ех. Имеет вид взрывозащиты «искробезопасная электрическая цепь» уровня «ib» по ГОСТ Р 51330.10-99 (МЭК 60079-11-99), а его конструктивное исполнение соответствует требованиям ГОСТ Р 51330.0–99 (МЭК 60079-0-98).
Уровнемеры состоят из преобразователя ультразвукового и блока вычислительного.
Принцип работы уровнемера основан на импульсном ультразвуковом зондировании резервуара с жидкостью и определении уровня по времени прихода ультразвуковой волны.
К особенностям уровнемера относится возможность измерения уровня агрессивных жидких сред, без необходимости доступа внутрь резервуара:
- Осветленные нефтепродукты (Дизельное топливо, Бензин, Спирт, Масла)
- Сжиженные газы (Хлор, Четыреххлористый ангидрид, Пропан-бутан, Аммиак)
- Кислоты концентрированные (Серная кислота, Соляная кислота, Фтористая кислота, Муравьиная кислота)
Характеристики |
Значения |
||
УЗУМ-2-П |
УЗУМ-2-П-Ех |
||
Диапазон измерения уровня, м |
0,25 … 6 |
||
Погрешность измерения, не более, мм |
в диапазоне 0,25 – 1 м |
± 15 |
|
в диапазоне 1 – 3 м |
± 45 |
||
в диапазоне 3 – 6 м |
± 90 |
||
Напряжение питания, В |
6 |
||
Ток потребления в режиме измерения, мА |
60 |
||
Время технической готовности после включения режима “ИЗМЕРЕНИЕ”, не более, мин |
1 |
||
Степень защиты оболочки |
IP40 |
IP54 |
|
Габариты, ШхВхГ, мм |
Блок вычислительный |
100х42х200 |
|
Преобразователь ультразвуковой |
40х50х50 |
||
Масса, кг |
Блок вычислительный |
0,4 |
|
Преобразователь ультразвуковой |
0,15 |
||
Рабочий диапазон температур, ºС |
Блок вычислительный |
-10 … + 50 |
|
Преобразователь ультразвуковой |
-40 … + 50 |
Стандартная комплектация:
Уровнемер ультразвуковой УЗУМ-2-П-Ех переносной 1 компл.в составе:
- Блок вычислительный - 1 шт.
- Преобразователь ультразвуковой «ПУ-400» - 1 шт.
- Кабель (L=10 м, до 25 м по согласованию) - 1 шт.
- Блок питания - 1 шт.
- Чехол кожаный - 1 шт.
- Руководство по эксплуатации - 1 экз.
Уровнемер ультразвуковой УЗУМ-2-П 1 компл.в составе:
- Блок вычислительный “УЗУМ-2-П” - 1 шт.
- Преобразователь ультразвуковой “ПУ-400” - 1 шт.
- Кабель Д (L=10 м, до 25 м по согласованию) - 1 шт.
- Аккумулятор NiMH, тип АА, 1.2 В - 4 шт.
- Блок питания 12 В - 1 шт.
- Руководство по эксплуатации - 1 экз.
Пример записи обозначения уровнемера при его заказе и в документации другой продукции: “Уровнемер ультразвуковой переносной “УЗУМ-2-П Ex” ДКЯГ.407631.002 ТУ "или «Уровнемер ультразвуковой переносной «УЗУМ-2-П» ДКЯГ.407631.003 ТУ».
