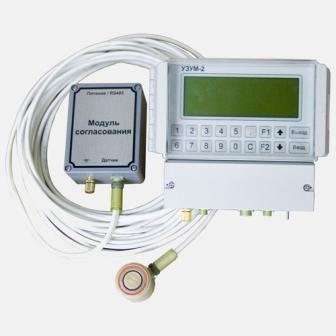

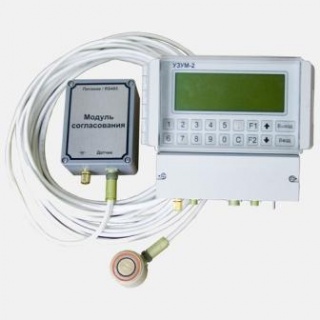

УЗУМ-2 уровнемер ультразвуковой стационарный

Предназначен для:

  • измерения уровня жидких сред – как в открытых, так и в закрытых резервуарах, через стенку толщиной не более 30 мм, без непосредственного контакта с измеряемой средой;
  • измерения температуры наружной стенки резервуара;
  • вычисления объема, массы и расхода содержимого резервуара;
  • выдачи предупреждений о превышении или понижении значений максимального или минимального уровня.
  • выдачи предупреждений о превышении значений по массе или расходу.

Область применения:

  • Предприятия "Водоканал"
  • Химическая промышленность
  • Топливно-энергетическая промышленность
  • Пищевая промышленность
  • Целлюлозно-бумажная промышленность

Предназначен для:

  • измерения уровня жидких сред – как в открытых, так и в закрытых резервуарах, через стенку толщиной не более 30 мм, без непосредственного контакта с измеряемой средой;
  • измерения температуры наружной стенки резервуара;
  • вычисления объема, массы и расхода содержимого резервуара;
  • выдачи предупреждений о превышении или понижении значений максимального или минимального уровня.
  • выдачи предупреждений о превышении значений по массе или расходу.

Область применения:

  • Предприятия "Водоканал"
  • Химическая промышленность
  • Топливно-энергетическая промышленность
  • Пищевая промышленность
  • Целлюлозно-бумажная промышленность

Принцип действия уровнемера основан на импульсном ультразвуковом зондировании контейнера с жидкостью и определении уровня по интервалу времени между моментом излучения импульса и моментом регистрации преобразователем ультразвуковым отраженной от границы раздела двух сред ультразвуковой волны.

Уровнемер состоит из преобразователя ультразвукового, модуля согласования и блока вычислительного.

К особенностям уровнемера относится возможность измерения уровня агрессивных жидких сред, без необходимости доступа внутрь резервуара:

  • Осветленные нефтепродукты (Дизельное топливо, Бензин, Спирт, Масла)
  • Сжиженные газы (Хлор, Четыреххлористый ангидрид, Пропан-бутан, Аммиак)
  • Кислоты концентрированные (Серная кислота, Соляная кислота, Фтористая кислота, Муравьиная кислота)

Характеристики Значения

Диапазон измерения уровня, м

0,25 … 6

Погрешность измерения,

не более, мм

в диапазоне 0,25 – 1 м

± 15

в диапазоне 1 – 3 м

± 45

в диапазоне 3 – 6 м

± 90

Напряжение питания, В

10,2 … 13,8

Ток потребления в режиме измерения, мА

250

Время технической готовности после включения режима “ИЗМЕРЕНИЕ”, не более, мин

5

Степень защиты оболочки

IP65

Габариты,

ШхВхГ, мм

Блок вычислительный

200х100х170

Модуль согласования

90х50х145

Преобразователь ультразвуковой

40х50х50

Масса, кг

Блок вычислительный

0,8

Модуль согласования

0,6

Преобразователь ультразвуковой

0,15

Рабочий диапазон

температур, ºС

Блок вычислительный

0 … + 50

Модуль согласования

- 40 … + 50

Стандартная комплектация:

Уровнемер УЗУМ-2 1 штука в составе:

  1. Блок вычислительный "УЗУМ-2" - 1 шт
  2. Модуль согласования "МС" - 1 шт
  3. Преобразователь ультразвуковой "ПУ-400" - 1 шт
  4. Кабель Д (L=15 м, до 50 м по согласованию) - 1 шт
  5. Кабель RS (L=50 м, до 200 м по согласованию) - 1 шт
  6. Руководство по эксплуатации - 1 экз
  7. Источник питания 220 В / 12 В - 1 шт

Пример записи обозначения уровнемера при его заказе и в документации другой продукции: «Уровнемер ультразвуковой «УЗУМ-2» ДКЯГ.407631.001 ТУ».

Так же необходимо уточнить рабочую среду, указать геометрические размеры емкости, положение емкости (вертикально или горизонтальное), толщину стенок емкости и необходимую длину кабеля до пульта управления.
